Результат выполнения технологической разработки

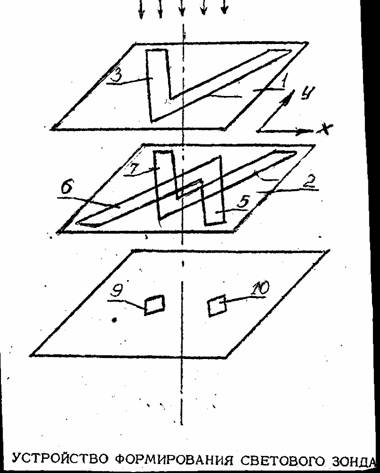

Устройство состоит из двух теневых масок 1 и 2 (см. рисунок), расположенных параллельно относительно друг друга. Маски выполнены из непрозрачных пластин и содержат равновеликие щели 3, 4, 5, 6, имеющие форму полос и расположенные под одинаковым углом друг к другу. Маски 1 и 2 развернуты друг относительно друга таким образом, что щели 3 и 5 образуют угол 180 ⁰, каждая из масок установлена с возможностью перемещения по двум взаимно перпендикулярным координатамxиy, причем координата y параллельна биссектрисе угла между щелевыми участками, принадлежащими одной и той же маске.

Устройство работает следующим образом.

Поверхность теневой маски 1 освещают параллельным пучком света. Сформированные ею два световых зонда 7 и 8 направляются на теневую маску 2, которая формирует два световых зонда 9 и 10. Положение световых зондов 9 и 10 на плоскости определяется положением масок 1 и 2, проекция расстояния между световыми зондами на осьxопределяется пропорционально перемещению каждой из типовых масок только вдоль осиy, а проекция расстояния между световыми зондами на осьyизмеряется пропорционально перемещению каждой из теневых масок вдоль осиx.

Устройство имеет четыре степени свободы. Это позволяет преобразовывать перемещение теневых масок по двум координатам одновременно или однозначно определять положение теневых масок по взаимному расположению теневых зондов.
