Результат выполнения конструкторской разработки.

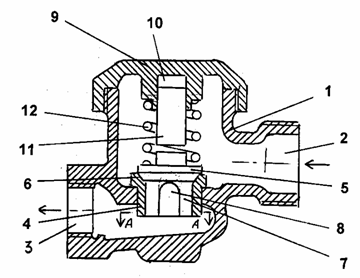

В корпус 1 (см.рисунок) конденсатоотводчика отводимый конденсат пара поступает по патрубку 2, а удаляется конденсат из корпуcа через патрубок 3. В корпусе установлено седло 4, выполненное из немагнитного материала, например, из нержавеющей стали. В седле расположен золотник 5, изготовленный из ферромагнитного материала, например, из стали. Золотник имеет запорную уплотняющую поверхность 6 и центрирующую направляющую часть 7, на которой для истечения конденсата выполнены пазы 8.

Для уравновешивания сил реакции, возникающих при истечении конденсата на центрирующей направляющей части золотника выполнены несколько диаметрально противоположных пазов.

В крышке9конденсатоотводчика закреплен постоянный магнит 10, например. типа НЖБ, изготовленные из материала Неомакс. Магнит имеет форму диска диаметром 14,5 и толщиной 4 мм. Он обладает высокой магнитной индукцией. К магниту плотно примыкает элемент 11, представляющий собой магнитопровод.

Для обеспечения плотного прижатия запорных поверхностей золотника и седла служит пружина 12.

Конденсатоотводчик работает следующим образом.

При заполнении конденсатоотводчика охлажденным конденсатом пара магнит через магнитопровод воздействует на золотник, притягивает его к торцу магнитопровода, сжимает пружину. При этом открываются проходы через пазы для сброса конденсата.

Под действием разности давлений конденсат пара удаляется, а его место в конденсатоотводчике занимает горячий неотработанный пар, который наряду с другими элементами конденсатоотводчика нагревает и магнитопровод. Когда температура становится выше точки Кюри, магнитные свойства у магнитопровода исчезают. Под действием пружины золотник отходит от магнитопровода и прижимается к седлу, перекрывая пазы для удаления среды из корпуса конденсатоотводчика При этом исключается проток пара.

После этого корпус конденсатоотводчика постепенно заполняется конденсатом греющего пара. Температура конденсата а, следовательно, и магнитопровода снижается. Когда температура становится ниже точки Кюри магнитопровод вновь приобретает магнитопроводящие свойства.
