Результат выполнения конструкторской разработки.

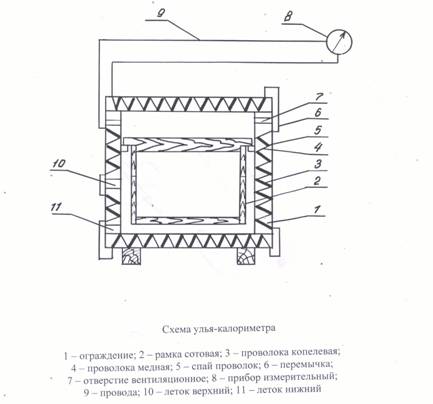

Калориметр представляет собой ограждение 1 (см.схему), выполненное из отдельных пластин, образующих соответственно четыре стенки, укрепленные на каркасе из стальной уголковой стали, дно и съемную крышку. Внутри ограждения размещаются сотовые рамки 2 с пчелами и запасами кормов. В передней стенке оборудованы нижний 11 и верхний 10 летки, а в надрамочном пространстве - вентиляционные отверстия 7.

По всей поверхности ограждения равномерно размещены спаи 5 медных 4 и копелевых 3 проволок, образующих термопары. Все термопары соединены последовательно и размещены поочередно то с внутренней, то с наружной стороны ограждения. Всего смонтировано 1524 спая. Конечные выводы термобатарей соединены последовательно перемычками 6, образуя единую систему. Начальный и конечный выводы системы соединены проводниками 9 с измерительным прибором 8.

Спаи термопар утоплены в материал пластин и залиты эпоксидной смолой.

Для изготовления пластин использовано органическое стекло толщиной 4 мм, но может быть применен и другой материал, обладающий стабильными теплофизическими и электроизоляционными характеристиками.

Внутренние размеры камеры позволяют разместить 10 сотовых рамок размерами 435х300 мм.

Выделяемое пчелами тепло через ограждение передается во внешнюю среду. При этом на пластинах образуется перепад температур, который посредством термопар преобразуется в ЭДС. Величина тепловыделений будет пропорциональна электродвижущей силе

q=l e,

где q- тепловыделение, Вт;

l- чувствительность калориметра, Вт/мВ;

e -величина ЭДС, мВ.

Измерение ЭДС производится потенциометром. В полевых условиях можно использовать переносные потенциометры ПП-63, КП-59. Для непрерывного измерения и записи показаний можно применять автоматические самопишущие потенциометры КСП-2 с соответствующим пределом измерений.

Чувствительность калориметра определяется при его тарировке.

Для тарировки используется легкий объемный электрический нагреватель, получающий питание от стабилизированного источника регулируемого напряжения. Потребляемую нагревателем мощность измеряют ваттметром, а ЭДС - потенциометром.

Тарировку производят в двух режимах - при наличии вентиляции - с открытыми летками, без вентиляции - с закрытыми летками.

Установлено, что вентиляционные отверстия слабо влияют на условия теплообмена. Это влияние начинает проявляться при больших тепловыделениях. Так, при тепловыделении 1 Вт эта разница составляет 3,3%, при 20 Вт - 3,7% и лишь при 30 Вт она достигает 7,3%.
