Результат выполнения конструкторской разработки.

Газ на газорегулирующие пункты поступает в общий коллектор, к которому подсоединены параллельные трубопроводы. На них установлены газорегулирующие клапаны первой и второй ступени. С целью исключения поступления на оборудование газа с высоким давлением, например, при сбросе нагрузки или отказе регулятора за регулирующими клапанами второй ступени установлены предохранительные клапаны со сбросом газа после них на свечу высотой в несколько метров cцельюобеспечения его рассеивания в безопасной зоне. К одной свече подведенсброс газа от нескольких предохранительных клапанов. В эту же свечу заведены все продувочные трубки, оснащенные запорной арматурой.

Для выявления утечки газа через предохранительные клапаны и запорную арматуру запорных трубок для продувки используется сигнализатор загазованности, например, СТМ-10, причем его датчик следует поместить в свечу для сброса газа.

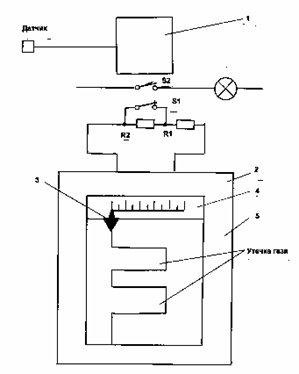

Предложено модернизированное устройство контроля за утечкой газа. Оно содержит сигнализатор загазованности1 (см.схему) и автоматический регистрирующий мост, например, типа КСМ-2. В его измерительной цепи находятся два постоянных сопротивленияr1иr2. Если утечка газа отсутствует, то в измерительной цепи автоматического моста2включено только одно сопротивлениеr1. Его величина подобрана так, что указатель 3 прибора устанавливается на начало шкалы4и диаграммы5прибора.cопротивлениеr2шунтировано нормально замкнутым контактомs1. При появлении утечки газа через арматуру газорегулирующего пункта в свече образуется его смесь с воздухом, сигнализатор загазованности срабатывает, его контактs2включает цепи сигнализации, а контактs1размыкается, при этом сопротивлениеr2вводится в измерительную цепь автоматического моста, вследствие чего его указатель отклоняется и регистрирующее устройство отмечает на диаграмме утечку газа.

Записи на диаграмме можно проанализировать и выявить не только неисправность предохранительных клапанов, но и режимы работы оборудования, при которых появляется утечка газа, а также ее продолжительность и время.
