Результат выполнения конструкторской разработки.

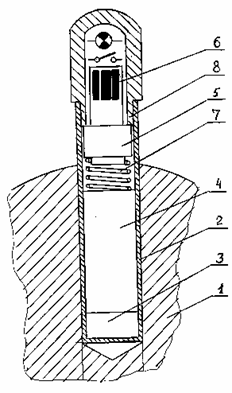

Устройство для контроля температуры содержит гильзу 2 (см.рисунок), на дне которой закреплен постоянный магнит 3, например, типа НЖБ из материала неомакс(этот магнит имеет форму диска диаметром 9,5 мм), магнитопровод 4, изготовленный из ферромагнитного материала с соответствующим значением точки Кюри. В гильзе помещен подвижный элемент 5, выполненный из стали. Сверху подвижного элемента находится сигнальный маячок 6, имеющий вид стержня и окрашенный яркой краской, например, красной люминесцентной. Под прозрачный колпачок может быть установлена миниатюрная сигнальная лампочка или светодиод, включающиеся в электрическую цепь с помощью маячка при повышении температуры магнитопровода. Такая лампочка еще более облегчает дежурному персоналу производить эксплуатационный надзор оборудования и позволяет предотвратить технологические нарушения в его работе.

Между магнитопроводом и подвижным элементом расположена спиральная пружина 7.

Устройство для контроля температуры закрывается прозрачным колпачком 8. Упор на колпачке фиксирует крайнее верхнее положение элемента. Благодаря этому устройство может устанавливаться на оборудовании в любом положении. Само устройство помещается в отверстие корпуса подшипника 1.

Устройство работает следующим образом.

При нормальной температуре подшипника магнитопровод имеет температуру ниже точки Кюри, при этом магнит через него воздействует на подвижный элемент и притягивает его к магнитопроводу, сжимая пружину. В этом случае маячок удален и находится в непрозрачной гильзе и снаружи его не видно. Оперативный персонал отмечает нормальное состояние5 подшипника. При повышении температуры пружина отжимает подвижный элемент до упора и ярко окрашенный маячок оказывается в прозрачном колпачке. Оперативный персонал быстро находит технологическое нарушение в работе оборудования и предотвращает его. Достигнута экономия электроэнергии.
