Результат выполнения конструкторской разработки.

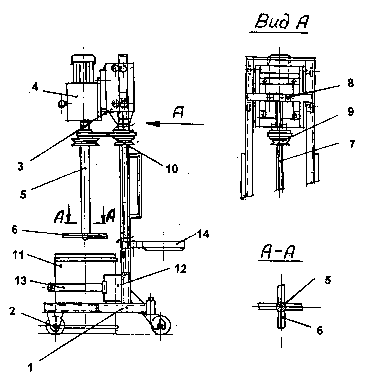

Установка состоит из вертикальной рамы 1 (см.рисунок) с опорными колесами 2 и подвижной каретки 3. На каретке расположен реверсивный привод 4 вращения вала 5 с крестообразным разрыхлителем 6 на конце. Вертикальное перемещение разрыхлителя, а следовательно, и каретки осуществляется через двухступенчатую клиноременную передачу с помощью винтовой пары, неподвижный винт 7 которой закреплен в опорах 8 на раме, а вращающаяся гайка с двухручьевым шкивом 9 - на каретке.

Таким образом, от одного привода производятся вращение разрыхлителя и его перемещение вверх или вниз с двумя возможными скоростями. Скорость вертикального перемещения разрыхлителя устанавливается за счет перестановки ремня 10 на шкивах клиноременной передачи в зависимости от консистенции закристаллизовавшегося меда в крупной таре. Перед работой емкость 11 подается до упора 12 на раме установки и закрепляется скрепом 13 от возможного поворота.

Установка комплектуется сменными разрыхлителями, размеры которых будут зависеть от диаметра горловины тары с медом.

Перед заменой емкости с разрыхленным медом на другую под разрыхлителем размещают лоток 14 для сбора стекающего меда.

При работе установку подают к емкости с открытой крышкой до упора на раме и фиксируют емкость от возможного поворота скрепом. При включении привода установки начинает одновременно вращаться вал с разрыхлителем и производится его внедрение в закристаллизовавшийся мед до необходимой глубины.

После реверсирования привода установки производится вращение разрыхлителя в другую сторону и его выход из меда. По завершении работы под разрыхлитель устанавливается лоток, а емкость с разрыхленным медом заменяется на другую.
