Результат выполнения конструкторской разработки.

Температурный контроллер представляет собой электронную микропроцессорную систему, направленную на управление по последовательному каналу удаленными силовыми исполнительными устройствами и съема информации с температурных датчиков. Контроллер позволяет контролировать текущую температуру окружающего воздуха в 10 различных помещениях и производить независимую регулировку по каждому силовому исполнительному каналу в зависимости от внутренних уставок (см. рис.). Имеется возможность запрограммировать и поддерживать заданную температуру в любой час и день недели. Для регулировки в каждой комнате устанавливается датчик и управляемые розетки, к которым подключаются электронагревательные приборы.

Температурный контроллер является саморегулирующейся системой, при выключении электроэнергии и последующем включении, контроллер сохранит все внесенные уставки без вмешательства извне, сам запустится и войдет в рабочий режим.

Протяженность двухпроводной линии, к которой подключаются температурные датчики и силовые исполнительные устройства, может достигать 100М. Имеются энергонезависимые часы реального времени. Монтаж ведется обычным телефонным проводом, при этом структура монтажа допускает древовидную форму. В качестве силовых исполнительных устройств можно использовать электронагревательные приборы любого типа.

Имеется возможность замера уличной температуры.

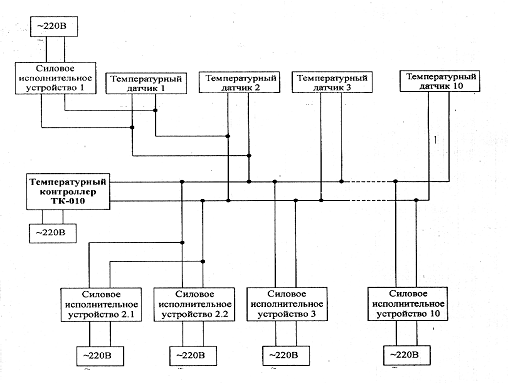

Рис. Построение системы отопления на основе температурного контроллера ТК-010
