Результат выполнения конструкторской разработки.

Пневмошпиндель содержит корпус 1 (см. рис.), в котором на радиальных активных магнитных опорах 2 установлен ротор 3, закрепленный на валу 4. Осевая электромагнитная опора содержит кольцевые электромагниты 5, зафиксированные в корпусе, и диск 6, закрепленный на валу 4. В диске 6 выполнены кольцевые пазы 7, радиальные отверстия 8 с карманами 9 воздуха, подаваемого по каналу 10 в корпусе 1 к диску 6, который благодаря выполненным каналам одновременно является турбинкой пневмопривода. Сжатый воздух подается к корпусу через штуцер 11 от блока подготовки воздуха 12. Электромагнитные опоры управляются блоком управления 13, соединенным с блоком питания 14.

Пневмошпиндель работает следующим образом. При включении блока питания и блока управления ротор «взвешивается» в магнитном поле опор. Затем сжатый воздух от блока подготовки подается через штуцер по каналу к карманам диска, который приводит ротор во вращательное движение с заданной частотой.

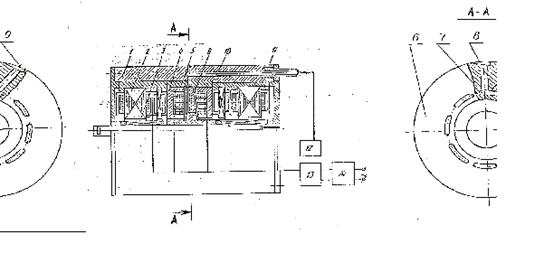

Рис. Пневмошпиндель с магнитным подвесом ротора
