Результат выполнения конструкторской разработки.

Первый в России полупантографный разъединитель с горизонтальным разрывом, разработанный ЗАО «ЗЭТО», представляет собой аппарат со складывающимся в вертикальной плоскости контактным ножом (см. рис.), который устанавливается на одной из двух опорных изоляционных колонн. На второй изоляционной колонне устанавливается неподвижный контакт разъединителя. Управление контактным ножом осуществляется изоляционной поворотной колонкой. Управление главными и заземляющими ножами осуществляется электродвигательными приводами. Разъемные контакты контактного ножа и заземлителей ламельного типа не требуют регулировки в течение всего срока службы, а их полная защита от обледенения обеспечивает работоспособность разъединителей в особых районах по гололеду согласно ПУЭ.

Основные узлы трения выполнены на основе закрытых шарикоподшипников с заложенной в них смазкой и не требуют дополнительной смазки в течение всего срока службы.

На рукоятках приводов при оперировании усилия малые и стабильные в течение всего срока службы. Заземлители при включении входят в контакты снизу вверх и надежно зафиксированы от электродинамических сил отброса при токах короткого замыкания. Контактная система главного контура изготовлена из меди и алюминиевых сплавов с покрытием контактных поверхностей оловом и серебром. Контактные поверхности разъемного контакта имеют напайки из пластинчатого серебра толщиной 0,8 мм. Все стальные части разъединителей имеют стойкие антикоррозионные покрытия горячим цинком. Поворотный изолятор, который передает движение на контактный нож, работает только на кручение, что повышает надежность работы разъединителей. Экранная арматура и противогололедные кожухи выполнены из алюминиевых сплавов, что исключает обслуживание (покраску) в эксплуатации.

На 9-й Международной специализированной выставке «Энергетика и электротехника 2002», которая проходила в г. Санкт-Петербурге, конкурсной комиссией и Комитетом по инженерному обеспечению администрации Санкт-Петербурга ЗАО «ЗЭТО» было награждено Дипломом «За лучшую отечественную разработку» - разъединитель серии РПГ.

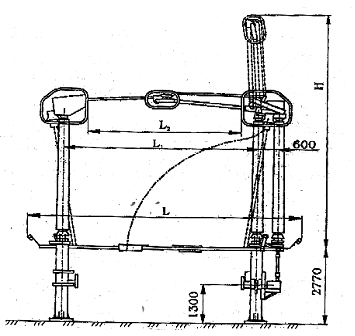

Рис. Разъединитель полупантографный РПГ-500
