Результат выполнения конструкторской разработки.

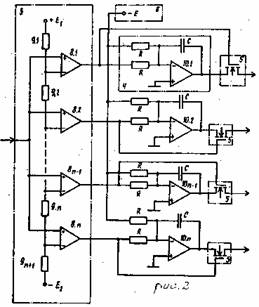

На рис.1 изображена структурная электрическая схема генератора случайных сигналов; на рис.2 - схема примера реализации блоков групп: аналоговых, интеграторов, ключей и источника постоянного напряжения и их соединения между собой.

Генератор случайных сигналов содержит датчик 1 случайных сигналов, выход которого соединен с входом сумматора 2, выход которого соединен со вторыми входами аналоговых блоков сравнения группы 3 аналоговых блоков сравнения, выходы соответствующих аналоговых блоков сравнения которой соединены с первыми входами соответствующих интеграторов группы 4 интеграторов, выходы соответствующих интеграторов которой соединены с первыми входами соответствующих ключей группы 5 ключей, источник 6 постоянного напряжения, шину 7 опорного сигнала, соединенную с первыми входами соответствующих аналоговых блоков сравнения группы 3 аналоговых блоков сравнения, выходы соответствующих аналоговых блоков сравнения которой соединены со вторыми входами соответствующих ключей группы 5 ключей, выходы ключей которой соединены с соответствующими входами сумматора 2. Выход источника 6 постоянного напряжения соединен со вторыми входами интеграторов группы 4 интеграторов.

Группа 3 аналоговых блоков сравнения содержит группу компараторов 8.1 - 8.n, опорные сигналы на первые входы которых задаются в данном примере реализации с помощью делителя из резисторов 9.1 - 9.n+1.

Интеграторы группы 4 реализованы на операционных усилителях 10.1 - 10.n.
