Результат выполнения конструкторской разработки.

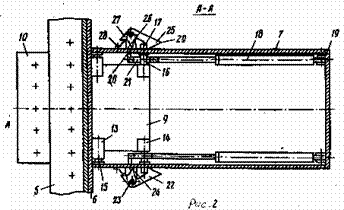

На рис.1 изображен ковш скрепера, продольный разрез по днищу ковша, подвижной платформе и среднему ножу; на рис.2 - разрез А-А на рис.1 (подвижная платформа с средним ножом, гидроцилиндры и запорное устройство, разрез по продольным ребрам под днищем ковша).

Ковш скрепера содержит днище 1, боковые стенки 2, заднюю стенку 3, переднюю заслонку 4, жестко закрепленные ножи 5, общая длина которых равна ширине ковша, подножевую плиту 6 жестко закрепленных ножей.

Под днищем ковша 1 закреплены два продольных ребра 7, в которых выполнены криволинейные направляющие прорези 8. Между продольными ребрами 7 расположена подвижная платформа 9, на которой жестко закреплен средний нож 10, дополнительная подножевая плита 11 среднего ножа, ребра жесткости 12, передние 13 и задние 14 проушины. В передние и задние проушины закреплены соответственно передние 15 и задние 16 пальцы, которые своими концами входят в криволинейные направляющие прорези 8. Задние пальцы 16, установленные на торце платформы 9, имеют выступающие части 17 за внешние стороны продольных ребер 7. Гидроцилиндры 18 перемещения подвижной платформы 9 закреплены с одной стороны шарнирно к поперечному ребру 19, установленному на днище ковша, а с другой стороны к задним пальцам 16 подвижной платформы 9.

На проушинах штоков гидроцилиндров 18 установлены упоры 20, которые короче выступающей части 17, а выступающая часть их за внешнюю сторону продольных ребер 7 имеет овальную форму. В местах крепления проушин штоков гидроцилиндров 18 к задним пальцам 16 подвижной платформы 9 выполнены прорези 21.

Устройство для запирания подвижной платформы 9 с средним ножом 10 в рабочем положении состоит из двух подпружиненных собачек 22. Подпружиненные собачки 22 шарнирно закреплены с помощью пальцев 23 и проушин 24 к продольным ребрам 7 и имеют три рычага, т.е., упорный рычаг 25, средний рычаг 26 и концевой рычаг 27. Между концевыми рычагами 27 и продольными ребрами 7 установлены пружины 28. Упорные рычаги 25 имеют скосы 29 со стороны расположения гидроцилиндров 18.
