Результат выполнения конструкторской разработки.

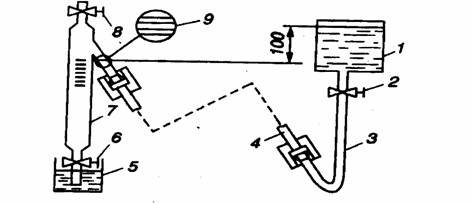

Приспособление состоит (см. рис.) из последовательно соединенных между собой резервуара 1, нагнетательной трубки 3, испытуемого топливопровода 4, мерной емкости со шкалой 7 и сосуда для сбора вытесняемого топлива 5. На выходе из резервуара 1 и мерной емкости 7 установлены краны 2,6,8. Входная трубка мерной емкости имеет капилляр 9, диаметром не более 1мм.

Рис. Устройство для определения внутреннего объема топливопровода.

Резервуар располагают таким образом, чтобы в процессе испытания разница уровней топлива в резервуаре и капилляре не превышала 100 мм.

Мерная емкость имеет шкалу, поградуированную в единицах объема, с учетом объема, заключенного между емкостью и краном. Для гарантированного предотвращения самопроизвольного вытекания топлива из нагнетательной трубки при закрытом кране ее нижний конец загнут вверх, а внутренний диаметр не должен превышать диаметра канала испытуемого топливопровода. Для этой же цели входная трубка мерной емкости имеет капилляр.

Перед испытанием открывают кран резервуара и верхний запорный кран мерной емкости. При этом топливо из резервуара по нагнетательной трубке и рабочему топливопроводу через входную трубку и капилляр поступает в мерную емкость, вытесняя газ, находящийся в топливопроводе и емкости, в атмосферу. После установления пузырьков воздуха на уровне выше крана его закрывают, а запорный кран открывают для заполнения сосуда до уровня выше нижнего торца мерной емкости. Закрывают кран и заменяют рабочий топливопровод на испытуемый.

Затем одновременно открывают краны, и, топливо, вытекая из резервуара, вытесняет находящийся в канале испытуемого топливопровода газ в верхнюю часть мерной емкости. При этом в сосуде топливо создает небольшое разряжение, способствующее более быстрому вытеснению газа из топливопровода. После прекращения появления пузырьков газа во входной трубке емкости кран закрывают и по установившемуся уровню топлива в мерной емкости считывают по шкале показания, соответствующие объему газа, вытесненному из топливопровода.
