Результат выполнения конструкторской разработки.

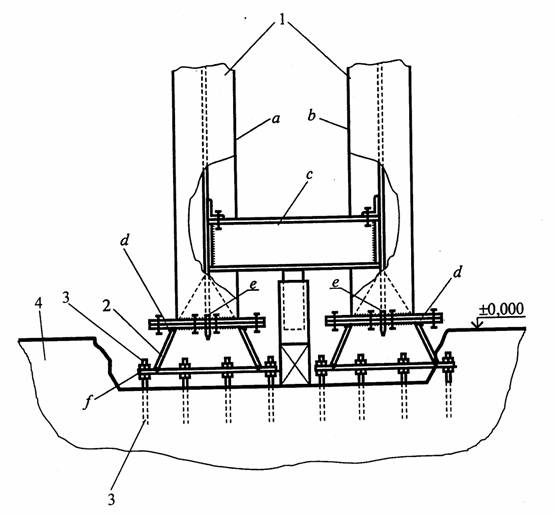

На рис. 1 показан узел соединения двухветвевой металлической нагруженной колонны с фундаментом.

Рис. 1. Соединение двухветвевой колонны с фундаментом.

Узел включает металлическую колонну 1, содержащую наружную ветвь а, подкрановую b, домкратную баску с, соединяющую ветви а и b.

Каждая из ветвей снабжена фланцем d, на котором закреплен зуб-фиксатор е. Каждая ветвь колонны 1 опирается через фланцы d на конусную базу-фиксатор 2, снабженную фланцем d ответным фланцу ветви и нижним фланцем f, прикрепленным анкерными

болтами-сваями 3 к фундаменту 4. Каждый из анкерных болтов 3 снабжен гайкой как ниже фланца f , так и выше его. Этим обеспечена работа болта не только на растяжение как обычно, но и как сваи на сжатие. Нижние гайки выполняют и еще одну функцию - позволяют точно отрихтовать конусную базу-фиксатор 2.

Строительство выполняется следующим образом:

- производится разметка площадки;

- устанавливается опалубка и фундаменты бетонируются до отметки установки анкерных болтов;

- на нижнюю часть фундамента устанавливается шаблон, фиксирующий в месте установки анкерных болтов отрезки гибких шлангов от бетононасоса;

- производится бетонирование фундамента до отметки на 200…150 мм ниже чем отметка фланца базы-фиксатора;

- после схватывания бетона гибкие шланги извлекаются, по шаблону в проектную точку устанавливаются анкерные болты, и отверстия для анкерных болтов заполняются бетоном с вибрированием;

- после схватывания бетона устанавливаются конусные базы-фиксаторы 2, соединенные друг с другом балкой-шаблоном;

- концевые базы-фиксаторы устанавливаются точно по проекту; вертикальные отметки исправляются соответствующим перемещением вверх или вниз нижних гаек на анкерных болтах;

- устанавливаются и затягиваются верхние гайки на анкерных болтах;

- производится бетонирование до нулевой отметки;

- безвыверочным способом производится монтаж колонны при совмещении зубьев-фиксаторов и отверстий во фланцах конусных баз-фиксаторов;

- фланца ветвей и конусных баз-фиксаторов соединяются и болты затягиваются.
