Результат выполнения конструкторской разработки.

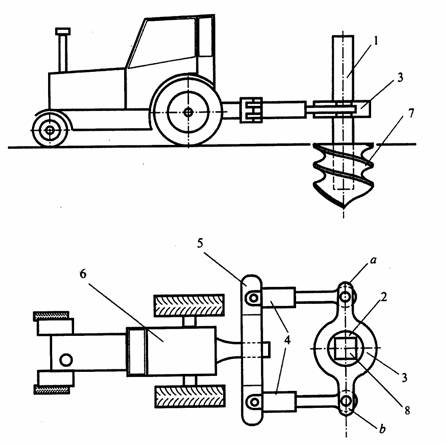

На рис. 1 показана реализация способа завинчивания винтовых пят свай в двух проекциях.

Рис. 1. Способ завинчивания винтовых пят свай.

Способ завинчивания винтовых пят осуществлен следующим образом:

- укладывают винтовую пяту 7 сваи 8 с квадратным или многогранным в сечении стаканом по центру;

- транспортное средство 6 с подвешенным к нему устройством для завинчивания винтовых пят свай подъезжает к винтовой пяте 7;

- оператор совмещает конец трубы 1 с соответствующим отверстием в винтовой пяте и фиксирует трубу под заданным углом a к поверхности земли;

- включается подача глиняной пульпы под острие винтовой пяты;

- включается возвратно-поступательное движение гидродомкратами 4 в противофазе, через храповый механизм, движение преобразуется во вращательное и производится завинчивание в грунт (или вывинчивание) винтовой пяты до проектной отметки;

- с контролем по лучу лазера производится довинчивание винтовой пяты до совпадения отметки оголовка сваи с проектной;

- в полость стальной трубы 1 опускается железобетонная свая до упора ее конца в винтовую пяту;

- стальная труба извлекается;

- в зазор между железобетонной сваей и грунтом опускается шланг пульпопровода до нижней отметки сваи;

- по шлангу подается песчаная, гравийная, шлаковая и другая пульпа до полного заполнения зазора между железобетонной сваей и грунтом и выхода пульпы на поверхность грунта;

- шланг извлекается без отключения подачи пульпы;

- подача песчаной пульпы отключается;

- циклы повторяются со следующей сваей.
