Результат выполнения научно-исследовательской работы.

Состоит (см. рис.1,2) из камеры 1, внутри которой помещен стержень 2, выполненный совместно с перегородкой 8 и имеющей окно 5 для прохода расплава. Для соединения устройства с элементами литниковой питающей системы (ЛПС), подающими расплав от стояка, служит литниковый ход 3, подведенный по касательной к камере устройства. Соединение устройства с элементами ЛПС, по которым расплав поступает в питатели и далее в полость формы, осуществляется литниковым ходом 6, выполненным в стержне 7. При сборке литейной формы в нижнюю полуформу устанавливают стержень 7 строго сориентировав в литниковый ход 6 с каналами ЛПС, выполненными непосредственно в форме. Затем в стержень 7 по знаку 4 устанавливают стержень 2 так, чтобы знак 9 перегородки вошел в знак в нижней полуформе.

После этого производят установку верхней полуформы по штырям. Во время заливки расплав по литниковому ходу 3 попадает в камеру и встретив на своем пути перегородку закручивается, описывая почти полный круг. И только после этого через окно 5 поступает в литниковый ход 6 и далее через питатели в полость литейной формы.

Движение расплава на рис. 2 показано стрелками.

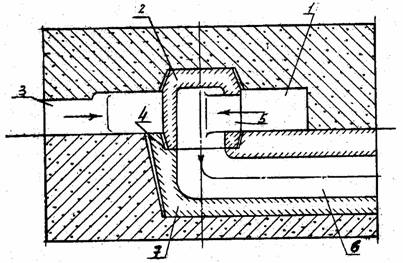

Рис. 1. Устройство для очистки жидкого металла (разрез)

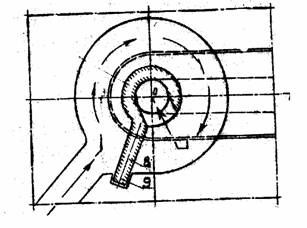

Рис. 2. Движение расплава (вид сверху)
