Результат выполнения конструкторской разработки.

Вакуумное грузозахватное устройство (рис. 1) содержит навешиваемую на крюк крана траверсу, состоящую из емкости-ресивера, соединенной с источником вакуума; коллектора; присосов, сообщенных с коллектором посредством органов управления - запорных вентилей; емкости-аккумулятора; воздухораспределительного крана позиционного переключения; перепускного дифференционального мембранного клапана автоматического действия; органов контроля и очистки воздуха.

Устройство работает следующим образом. Источником вакуума в емкости-ресивере создается вакуум. Траверса устанавливается на поверхность подлежащего транспортированию груза. Запорные вентили устанавливаются в положение, соответствующее назначению присосов; при этом воздухораспределительный кран находится в положении, когда коллектор сообщен с атмосферой, а каналы от емкости - ресивера и емкости-аккумулятора перекрыты.

Воздухораспределительный кран переводят в положение сообщения емкости-ресивера с коллектором, в результате чего в коллекторе и сообщенных с ним присосах создается вакуум заданного значения. Под действием разности давлений воздуха внутри и снаружи рабочих камер присосов груз удерживается при подъеме и транспортировании.

Для отсоединения груза воздухораспределительный кран первоначально переводится на позицию: емкость-ресивер перекрыта, емкость-аккумулятор сообщена с коллектором и рабочими камерами присосов. В этом положении происходит отсос воздуха из емкости-аккумулятора, и при равенстве давлений кран переключают на разобщение коллектора с емкостью-аккумулятором и на сообщение его с атмосферой. В этом положении траверса отводится от груза.

В транспортном положении рабочие камеры присосов сообщены через коллектор с емкостью-ресивером. При внезапном отключении источника вакуума давление в системе увеличивается. При значении давления в ресивере, превышающем давление в аккумуляторе, клапан автоматически открывается и сообщает об емкости. Включенный в работу объем емкости-аккумулятора увеличивает время удержания груза.

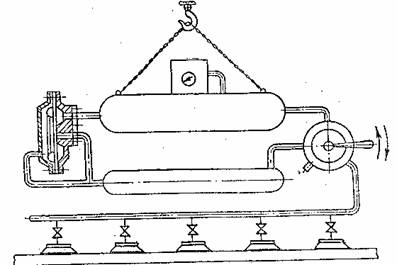

Рис. 1. Вакуумное грузозахватное устройство.
