Результат выполнения конструкторской разработки.

На рис. 1 показан способ надвижки мостового пролетного строения на устои моста.

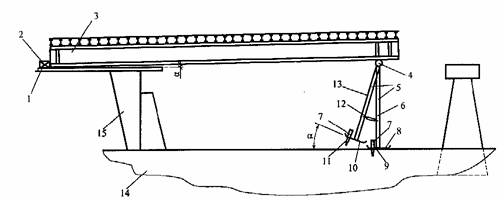

Рис. 1. Способ надвижки мостового строения

Устройство содержит мостовое пролетное строение 3, лежащее на направляющих рельсах 1. Задний конец пролетного строения 3 снабжен устройством 2, автоматически обеспечивающим продольное возвратно-поступательное движение пролетному строению 3 по направляющим рельсам 1. Пролетное строение 3 сдвинуто с берегового устоя 15 в русло реки на 1/3 длины. Передний конец пролетного строения снабжен шаговым устройством 5. шаговое устройство состоит их двух П-образных элементов: переднего 6, содержащего пару передних ног 6, жестко соединенных друг с другом связями, и аналогичного заднего, содержащего пару задних ног 13. Каждая из пар ног соединена шарнирами 4 с передней частью надвигаемого пролетного строения 3. Каждая из ног передней пары снабжена, например, двумя лыжами 8, а каждая из ног 13 задней пары снабжена одной лыжей 10, входящей с зазором между лыж 8 передней пары 6.

Передняя и задняя пары ног соединены друг с другом гидроцилиндром 12, обеспечивающим возвратно-поступательные шагающие движения ног 6 и 13. На лыжах 8 и 10 установлены гидроцилиндры 7, погружающие шпоры фиксаторы 11 и в грунтовое основание 14.

Способ надвижки реализуется следующим образом:

· включают устройство 2, соединенное с главными балками пролетного строения (направляющих рельсов 1 и устройств 2 минимум по два). Устройства автоматически захватывают направляющие рельсы 1 и отталкиваясь от них силовыми гидроцилиндрами продвигают пролетное строение 3 вперед на ход поршня. Зафиксированные шпорами-фиксаторами 9 передние ноги 6 поворачиваются шарнирно на лыжах 8 и принимают вертикальное положение. При этом передняя часть пролетного строения приподнимается на некоторый угол a. Задняя пара ног 13 приподнимается и лыжи 10 отрываются от грунта. Вся опорная реакция от пролетного строения передается на грунтовое основание через переднюю пару ног 6;

· включается обратный ход гидроцилиндра 12, обеспечивающего шаговые движения, и задняя пара ног 13 подтягивается к передним, причем лыжа 10 проходит между лыж 8 передних ног 6;

· включаются гидроцилиндры 7, погружающие шпоры-фиксаторы 11 в грунтовое основание и стопорящие лыжи 10 задних ног 13;

· включаются гидроцилиндры 7 передних ног 6, выдергивающие шпоры-фиксаторы 9 и освобождающие передние ноги 6;

· включается обратный ход устройства 2, сдвигающего пролетное строение несколько назад, перенося тем самым опорную реакцию с передних ног 6 на задние 13;

· включается гидроцилиндр 12 шагающего устройства 5 и передняя пара ног 6 выдвигается вперед;

· далее циклы повторяются до полного выдвижения пролетного строения 3 до проектного положения по длине моста. На береговом устое и устое в русле реки заранее установлены гидродомкраты. Пролетное строение поддомкрачивают, устройство 2 и шаговое устройство 5 демонтируют и пролетное строение опускают в проектное положение по высоте на постоянные опорные устройства.
