Результат выполнения конструкторской разработки.

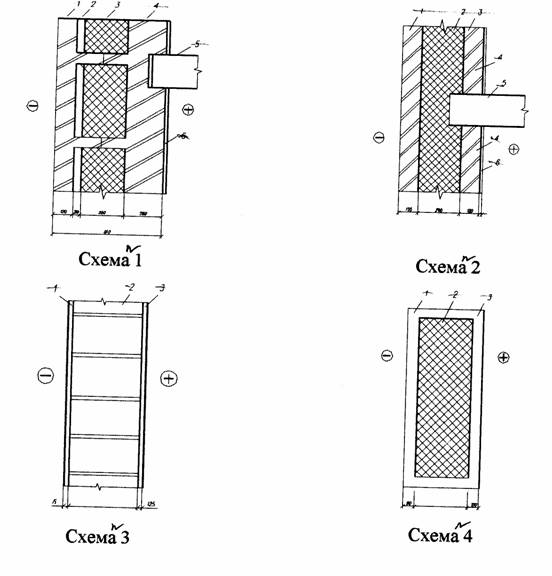

На рисунке показаны схемы конструкций наружных стен из ячеистого бетона.

Толщина утеплителя и однослойного ограждения определена для климатических условий г.Пензы и области по результатам теплотехнического расчета для ii-го этапа проектирования с учетом значений коэффициентов теплопроводности материала, установленных экспериментальным путем.

На схеме конструкций из колодцевой схема №1 и слоистой схема №2 кладки ячеистый бетон плотностью 200 кг/куб.м используется в качестве среднего теплоизоляционного слоя толщиной соответственно 250 и 200 мм. Данные виды кладок предназначены, как известно, для относительно небольших по высоте зданий. Если конструктивная схема №2 может применяться в Пензенской области как в гражданских, так и в производственных зданиях, то область применения колодцевой кладки в соответствии с требованиями для ii-го этапа ограничена зданиями производственного назначения.

Рис. Конструкции стен из ячеистого бетона.

В колодцевой кладке с монолитным ячеистым бетоном может потребоваться устройство листовой опалубки с прижимными пробками для образования воздушной прослойки.

Для возведения индивидуальных и блокированных 1-2- этажных зданий на селе или в пригороде эффективно использование блочных и монолитных стен в оставляемой опалубке из конструкционно-теплоизоляционного ячеистого бетона плотностью 500-600 кг куб.м (схема №3). С целью защиты от атмосферных воздействий эти стены должны иметь наружный фактурный слой (штукатурка, облицовка).

В трехслойной бетонной панели ячеистый бетон выполняет функцию внутреннего теплоизоляционного слоя (схема №4). Применение этой конструкции в строительстве требует учета опыта эксплуатации аналогичных ограждений, применение разработанного материала в этой конструктивной схеме целесообразно только при условии точного соблюдения требований, предъявляемых к технологии изготовления данной конструкции.

Монолитная связанность сечения, отсутствие теплопроводных включений, невысокая стоимость, пожаробезопасность, экологическая чистота обеспечивают ограждениям из ячеистого бетона преимущества перед отечественными и зарубежными многослойными конструкциями из железобетонных слоев и органического утеплителя. При использовании разработанного ячеистого бетона конструкции наружных ограждений по ii-му этапу имеют небольшую материалоемкость. Для климатических условий Пензенской области общая толщина трехслойного ограждения не превышает 40 см, однослойного из конструкционно-теплоизоляционного бетона - 35…45см, а из теплоизоляционного бетона в межкаркасном заполнении - 20…25см. Единовременные затраты по устройству теплоизоляционного слоя из полученного ячеистого бетона в конструкциях ограждений на 40…50% меньше, чем из пенополистирольных или минераловатных плит. Вес 1 кв.м стенового ограждения из этого материала плотностью 300 кг/куб.м для каркасного здания в 4…5 раз меньше, чем для трехслойной конструкции из тяжелого бетона и пенополистирольного утеплителя.

Внедрение в практику проектирования и строительства рассмотренных эффективных конструкций из неавтоклавного ячеистого бетона позволит постепенно заменить дорогостоящие и трудоемкие западные строительные технологии по возведению ограждений из несъемной пенополистирольной опалубки и устройству наружной теплоизоляции стен зданий.
