Результат выполнения конструкторской разработки.

Стабилизирующие устройства представляют собой пружинящие элементы располагаемые в торце здания, и включенные в сплошную цепь стального пояса. Стабилизатор типа РС рис. 1, состоит из специально изогнутой стальной пластины - рессоры (1) включенной в силовую цепь пояса и упруго деформирующейся при его удлинении-укорочении. Рессора размещается между поперечной балкой (2) и подкладочным листом (3). Фиксация рессоры относительно поперечной балки производится с помощью центрального болта (4).

Стабилизатор типа ПС рис. 2, состоит из спиральной пружины размещаемой в углублении стены под поперечной балкой и упруго деформирующейся при температурных деформациях пояса. Для равномерного распределения давления на кирпичную кладку стен пружина (5) помещается в стальной стакан (6) который, кроме того, выполняет функцию контейнера и набивается смазкой. Положение стабилизатора относительно поперечной балки фиксируется стальным стержнем (7) приваренным к дну стакана и проходящим через отверстие в поперечной балке.

При использовании стабилизатора напряжение пояса производится традиционным способом с помощью гаек (8) или стягивающихся муфт расположенных в пролете силовых тяжей (9).

Для проектирования стабилизатора разработана компьютерная программа на языке delphi, позволяющая определять геометрические и упругие параметры пружинящего элемента в зависимости от длины силовых тяжей, усилия натяжения пояса и диапазона изменяющихся температур внешней среды.

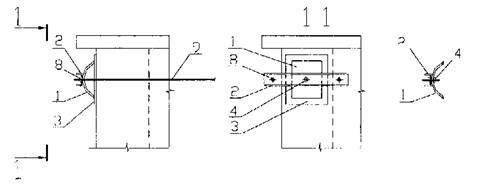

Рис. 1. Стабилизатор напряжений типа РС.

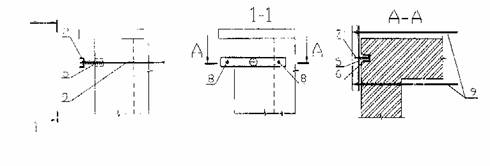

Рис. 2. Стабилизатор напряжений типа ПС.
