Результат выполнения конструкторской разработки

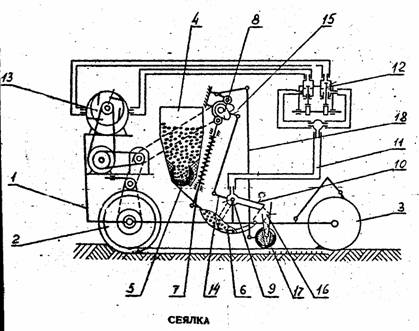

Сеялка состоит из рамы 1 (см. рисунок), на который закреплены бороздообразующий каток 2, прикатывающий каток 3, бункер-дозатор 4 с катушкой 5. Под бункером установлен шарнирно закрепленный на раме вибрирующий ковш 6, кинематически связанный подпружиненной штангой 7 с кулачковым механизмом 8 привода. Над ковшом размещен высевающий аппарат, выполненный в виде трубы 9 с закрепленным на ней через заданный интервал качающимися патрубками 10 с ячейками для присасывания семян.

Труба высевающего аппарата сообщается трубопроводом 11 с пневматической системой сеялки, выполненной в виде пульсатора 12, сообщающегося с вакуум-насосом 13.

Труба высевающего аппарата рычага 14 связана с кривошипно-шатунным механизмом 15 привода. Под ячейками патрубков высевающего аппарата в зоне выброса из них семян расположены семяпроводы 16, под которыми на расстоянии 25 - 30 мм от бороздки расположен клапанный механизм 17 в виде закрепленного на раме вала со сквозными отверстиями и соосно установленной на нем поворотной трубой со сквозными отверстиями. Поворотная труба посредством рычажной системы 18 связана с кулачковым механизмом 18.

Кулачковый механизм привода через рычаг создает вибрацию ковшу и находящимся в нем семенам, которые поступают равномерными порциями через катушку бункера-дозетора.

Кривошипно-шатунный механизм обеспечивает перемещение патрубков высевающего аппарата из зоны забора семян из ковша в зону выброса семян в семяпровод.

При движении патрубков в зону захвата семян в ковше пульсатор создает в трубе и патрубках вакуум, что обеспечивает присасывание к ячейке одного семени. При перемещении патрубков в зону выброса семян пульсатор создает в трубе и патрубках избыточное давление воздуха, что обеспечивает выброс семян в семяпровод.

При перемещении сеялки на путь, равный шагу посева, происходит поворот трубы, при котором семена под собственным весом попадают на дно бороздки.
