Результат выполнения конструкторской разработки

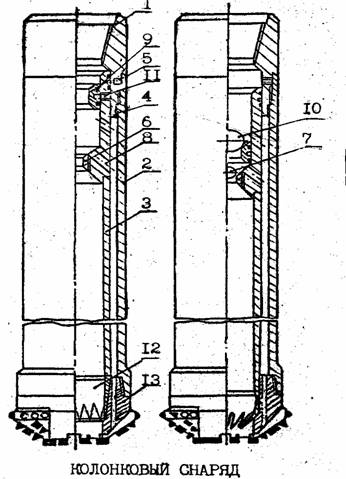

Колонковый снаряд содержит переходник 1 (см. рисунок), соединенный резьбой с корпусом 2. Керноприемная труба 3 закреплена через хвостовик 4 посредством срезных штифтов 5. На хвостовике выполнено седло 6 под сбрасываемый клапан-шар 7 и радиальные каналы 8. Внутри хвостовика установлена втулка 9 с седлом и сбрасываемый клапан-шар 10. Втулка удерживается в исходном положении срезными штифтами 11. На нижнем конце керноприемной трубы размещен кернователь 12, выполненный в виде тонкостенного цилиндра с зубьями захвата по нижнему торцу в зоне расположения колонкового долота 13.

Колонковый снаряд с кернователем в раскрытом положении спускают на забой скважины и осуществляют бурение в режиме интенсивного разрушения породы на забое.

В начале интервала отбора керна в бурильную колонку сбрасывается клапан-шар, который при достижении нижнего седла перекрывает промывку через колонковую трубу, и промывочная жидкость через радиальный канал и кольцевое сечение между корпусом и керноприемной трубой направляется далее через долото к забою скважины. Бурение с отбором керна осуществляется без отрыва от забоя.

После окончания бурения с отбором керна в бурильную колонку сбрасывается клапан-шар, который при достижении втулки приводит к срезке штифтов, и керноприемная труба давлением жидкости толкается вниз. Труба, двигаясь вниз, толкает кернователь, зубья которого изгибаются на конической выточке долота и перекрывают зев керноприема или заклинивают керн.

Дальнейшее повышение давления в бурильной колонке приводит к срезке штифтов, и втулка опускается в нижнее положение, открывая промывочные каналы, через которые производится промывка скважины.
