Наименование проекта Фильтр |
||||||
Назначение Очистка жидкостей на транспорте и в промышленности. |
||||||
Рекомендуемая область применения Машиностроение. |
||||||

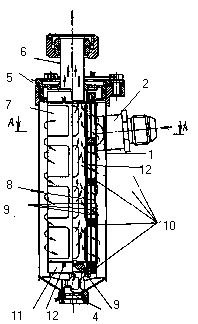

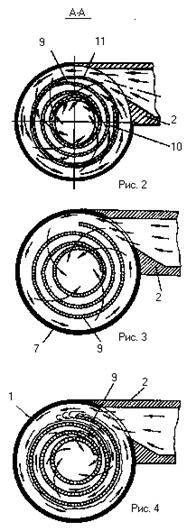

Описание Результат выполнения конструкторской разработки. Фильтр состоит из корпуса 1 (см. рисунки) с входным патрубком 2 и торцевой крышкой 3, сливной пробки 4 с магнитом, крышки 5 с выходным патрубком 6, фильтрующего патрона 7. Патрон содержит перфорированную трубку 8, один конец которой надет на торцевую крышку 3, а другой соединен с выходным патрубком 6, фильтрующую штору 9, спирально намотанную на трубку 8 совместно с прокладками 10, закрывающими торцы спирали от прохода жидкости и обеспечивающими требуемый зазор между слоями шторы, при этом первый виток шторы 9 замкнут на трубке 8, стакан 11, имеющий окна для прохода жидкости и предотвращающий самораспускание шторы, контровочную проволоку 12, удерживающую стакан 11, штору 9 и прокладки 10 от осевых перемещений относительно трубки 8. Поток загрязненной жидкости через входной патрубок 2 тангенциально и под углом к продольной оси фильтра поступает внутрь корпуса 1. Под действием центробежной силы тяжелые частички отбрасываются к стенкам корпуса 1, сила, направленная вдоль оси фильтра, перемещает все частицы в сторону сливной пробки 4, где ферромагнитные включения захватываются магнитом. Немагнитные - оседают на них, коагулируясь и накапливаясь на дне и станках корпуса (движение массивных частиц, а также наиболее удаленных от поверхности шторы 9 не показано). Центростремительная сила перемещает частицы с малой массой, а также расположенные вблизи поверхности шторы 9, где они задерживаются, коагулируясь, накапливаясь и загрязняя поверхность наружного слоя фильтрующей шторы 9. При этом некоторые укрупнившиеся включения могут быть сорваны потоком жидкости с поверхности шторы и перемещены в сторону сливной пробки 4, где окончательно осядут на дно. Очищенная жидкость последовательно проходит все слои шторы и поступает в перфорированную трубку 8 и далее - в выходной патрубок 6. По мере загрязнения наружного слоя шторы все увеличивающаяся часть потока начнет разворачиваться на 180° и заходить в зазор между слоями спирали. Таким образом, в работу постепенно будут включаться нижележащие слои шторы 9 до полного и равномерного загрязнения всей ее поверхности, после чего требуется очистка фильтра, не представляющая затруднений. Рис. 1 |
||||||
Преимущества перед известными аналогами Фильтрующая штора выполнена закрытой с торцов, намотана с зазором между слоями спирали и замкнута на перфорированной трубке первым витком, при этом ось входного патрубка расположена тангенциально к фильтрующей шторе. |
||||||
Стадия освоения Внедрено в производство |
||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||
Технико-экономический эффект Увеличен ресурс работы фильтра в 2 раза. |
||||||
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
Дата поступления материала 10.12.2002 |
