Результат выполнения конструкторской разработки.

Культиватор для сплошной обработки верхнего слоя почвы, преимущественно ля предпосевной подготовки с созданием семенного ложа и уничтожения сорной растительности содержит раму 1 (см. рисунки), сницу 2, опорные колеса 3 с винтовыми механизмами 4 регулирования глубины хода рабочих органов, короткие грядили 5, длинные грядили 6, стойки 7 со стрельчатыми лапами 8, приспособление 9 для навески зубовых борон или шлейфа, силовой гидроцилиндр 10 для перевода стрельчатых лап 8 и борон (шлейфа) из рабочего положения в транспортное. Каждый грядиль 5 (6) снабжен стебле- и корнерезом 11, установленный посредством упругого элемента 12. Упругий элемент 12 имеет устройство, ограничивающее его предельные перемещения. Стебле- и корнерез 11 имеет возможность смещения в продольно-вертикальной плоскости, из-за того, то он установлен на грядилях 5, 6 посредством стойки 13 и хомута 14. Верхний конец упругого элемента 12 закреплен болтами 15 на нижнем конце стойки 13. На нижнем конце упругого элемента 12 установлен нож 16 с двугранным лезвием 17. Режущая кромка 18 лезвия 17 имеет форму синусоиды. Угол заточки лезвия выполнен меньше 15°. Нож 16 выполнен из углеродистой конструкционной стали и подвержен термообработке. Нижняя кромка ножа установлена выше на z ₁ носка стрельчатой лапы 8 и спереди ее на величину х ₁.

Культиватор работает следующим образом. При культивации заросших сорной растительностью паровых полей спереди каждой стойки 7 стрельчатой лапы 8 на грядилях 5 и 6 монтируют стебле- и корнерезы 11. Глубину хода (а- z ₁) нижнего конца ножа16 устанавливают с учетом степени засоренности парового поля. Для этого механизатор, обслуживающий агрегат, при ослабленных гайках хомута 14 смещает стойки 13 вверх или вниз относительно грядиля 5 (6). Удаление (х ₁) ножа 16 от носка стрельчатой лапы 8 определяют экспериментально (опытным путем) с учетом влажности верхнего слоя и особенностей строения корневых систем сорняков. При установившемся движении культиватора упругий элемент 12 стебле- и корнереза 11 отклоняет надземные побеги сорняков влево и вправо от стойки 7 стрельчатой лапы 8. Нависшие стебли сползают по плоской поверхности упругого элемента 12 вниз в направлении ножа 16. Нависшие стебли в дальнейшем перемещаются (скользят вниз) по упругому элементу 12 до поверхности поля. Режущей кромкой 18 двустороннего лезвия стебли на поверхности поля разрезаются на части. Резание надземных побегов происходит на упругой основе. Одновременно с этим погруженной частью лезвия 17 ножа 16 происходит резание корневых систем сорняков в верхнем слое почвы. Быстроизменяющиеся условия работы приводят к тому, что нож 16 работает в режиме колебаний. Разрезанные стебли и корни за ножом 16 смещаются в боковых направлениях от стойки 7. Лезвиями стрельчатой лапы 8 по ширине ее захвата подрезаются сорняки, и крошится верхний слой почвы на глубину 6-8 см. Шлейфом приспособления 9 надземные побеги отклоняются в сторону движения культиватора. Надземные побеги увядают и высыхают на поверхности поля и в дальнейшем не препятствуют процессу посева зерновых колосовых.

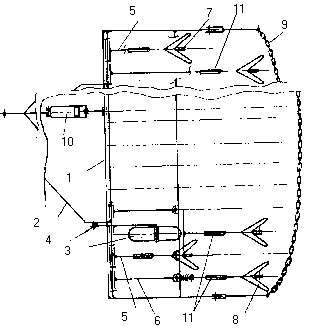

Рис. 1
