Результат выполнения конструкторской разработки.

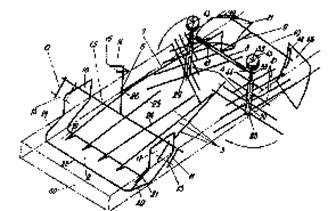

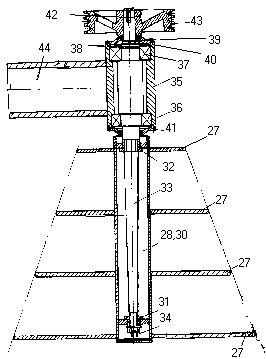

Машина содержит раму 1 (см. рисунки), копирующее колесо, лемех 2, элеватор 3 и сепаратор 4. Сепаратор 4 выполнен в виде пары вертикально поставленных встречно вращающихся приводных роторов 28, 29 с ярусно установленными клыками 27 на поверхности каждого. Клыки верхнего яруса выполнены с наименьшим описанным радиусом и с увеличением последних по ярусам в сторону нижнего яруса. За сепаратором 4 размещены щитки 46, 47.

Машина для выкопки солодкового корня функционирует следующим образом. Перед началом заготовки солодкового корня убирают сеноуборочными (кормоуборочными) машинами вегетативные побеги лакрицы и сопутствующих трав в естественных (дикорастущих) или на культурных плантациях. После уборки вегетативных побегов удаляют фрезерованием верхнего слоя почвы и пожнивных остатков нетоварные части корней солодки как не отвечающие требованиям ГОСТ 22839-88. Уборку ведут либо полосами, либо на сплошном массиве. Агрегат, включающий трактор и заявленную машину, движется с учетом рельефа местности на заданной рабочей (поступательной) скорости. После рекогносцировки местности и установления фактической продуктивности естественных зарослей лакричника приступают к промышленной заготовке солодкового корня. В это же время устанавливают мощность корнесодержащего пласта. При перемещении рамы 1 режущая кромка 22 горизонтального лезвия 18 ножа 2, режущие кромки 21 левой и правой боковых стенок 16, 17 подрезают по прямоугольному периметру пласт почвы, переплетенный корнями и корневищами солодки высотой 0,4-0,45 м и шириной 1,1-1,8 м. За счет подпора и перемещения ножа 2 подрезанный пласт поступает на ребра 24-26 элеватора 3. В силу конструктивных особенностей размещения элеватора 3 относительно лемеха 2 пласт элеватором 3 поднимается над горизонтом и постоянно подвергается изгибно-сжимающим деформациям. Подрезанные вертикальные полки подрезанного пласта крайними ребрами 26 приподнимаются относительно среднего ребра 24 и боковых ребер 25. В пласте возникают сжимающе-растягивающие нагрузки относительно корней и корневищ, и почвенные агрегаты отделяются от основной массы. Пласт в уменьшенном размере по ширине поступает с элеватора на сепаратор. Клыками 27 встречно вращающихся роторов 28, 29 сжатый пласт подвергается интенсивной обработке. Комья земли отделяются от общей массы и клыками сбрасываются на щитки 46 и 47. Почвенные агрегаты и комья земли и грунта вновь укладываются на дно канавы. Корневая масса извлекается наверх и укладывается на поверхность убранной полосы. Извлеченные солодковые корни и корневища в условиях Астраханской и Волгоградской областей подвергаются естественной сушке в течение 3-4 суток по поверхности полосы. С поверхности полос корневую массу убирают подборщиками корней конструкции заявителей.
