Результат выполнения конструкторской разработки.

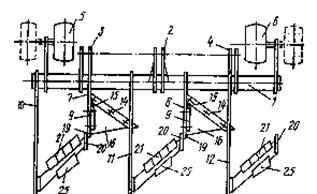

Орудие для противоэрозионной обработки почвы содержит раму 1 (см. рисунок), кронштейны навески 2, 3, 4, снабженные винтовыми механизмами, левое 5 и правое 6 колеса, кронштейны 7, 8 для установки корпусов 9 корпусов 9 конструкции первого типа, например СибИМЭ и кронштейны 11, 12 для размещения корпусов 13 второго типа известной формы Параплау. Количество корпусов 13 второго типа на единицу больше, чем корпусов 9 первого типа. Каждый корпус 9 первого типа имеет стойку, лемех 14, вертикальный нож 15 и полевую доску 19. Каждый корпус 13 второго типа имеет стойку, сменное лезвие 21 на наклонной части стойки, долото 20, щиток 25 и полевую доску 26.

Почвообрабатывающее орудие работает следующим образом. Агрегатируемый трактор класса тяги 3 и предлагаемое орудие штатно готовят к работе. Тяги навесной системы трактора соединяют с кронштейнами 2-4 рамы 1 орудия по «трехточечной» схеме навески. Опорными колесами 5, 6 корректируют глубину обработки пахотного слоя. Контролем является вертикальное положение пальцев навески в кронштейнах 2-4. При установившемся движении первыми в работу вступает пара корпусов 9 первого типа конструкции СибИМЭ. Лемех 14 каждого корпуса 9 подрезает пласт в горизонтальной плоскости. Вертикальный нож 15 смещает пласт почвы влево и вправо на 1,5 см. При подъеме пласта на подошву 16 за счет угла постановки лемеха 14 слой почвы претерпевает вертикальные деформации. Эти деформации в зоне обработки 17, 18 показаны вертикальными линиями. Полевые доски 19 обеспечивают заданный курс корпусам 9.

Далее в работу вступают корпуса 13 второго типа, например Параплау. Долота 20 корпусов 13 разрушают плужную подошву от предшествующих обработок. Долота 20 увлекают за собой стойки корпусов 13. Сменные лезвия 21 на наклонной части стоек подрезают наклонно смещенные пласты между зонами обработок 17, 18. Пласты почвы в зонах 22, 23, 24 подвергаются сдвигу в боковом направлении. Щитками 25 производится дополнительное крошение пластов в зонах 22-24. Полевые доски 26 удерживают корпуса 13 в заданном направлении по глубине обработки и ширине захвата.

Описанная компоновка корпусов 9 и 13 посредством кронштейнов 7,8 и 10-12 на раме 1 позволяет качественно изменять степень обработки почвы без оборота пласта с сохранением пожнивных остатков. Это достигается тем, что пласты почвы в зонах 17, 18 подвергаются двойному действию. Одновременно с этим плужная подошва 27 приобретает пилообразную форму. Это особенно важно для сохранения запасов почвенной влаги в полученных желобах 28. Каждый желоб имеет ширину в пределах 40-45 см. Наибольшая эффективность орудия достигается при обработке склоновых и эрозионно-опасных участков.
