Результат выполнения конструкторской разработки.

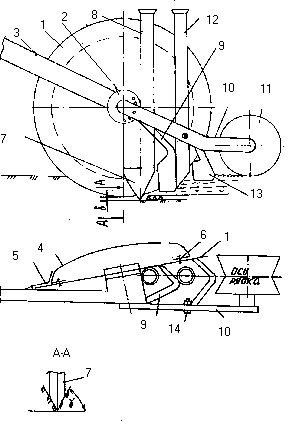

Комбинированный однодисковый сошник содержит установленный под углом b к направлению движения вертикально расположенный плоский диск 1 (см. рисунок) на кронштейне 2, ось которого составляет угол 90°- b с направлением на поводке 3, соединенным с рамой посевной секции (на рисунке не показана). С наружной стороны диска 1 закреплена реборда 4, представляющая собой элемент в виде половины эллипсоида вращения. На поводке 3 закреплен чистик 5. Реборда крепится к диску с помощью быстросъемных элементов 6. С внутренней стороны диска к нижней части кронштейна 2 закреплен неподвижный формирователь бороздки 7, представляющий собой клинообразный выступ в виде киля с заданными углами раствора бороздки. За формирователем бороздки 7 установлен семяпровод 8, который имеет в задней части срез. За семяпроводом установлен загортач 9, который крепится к поводку 10 опорно-прикатывающего колеса 11. К загортачу 9 и раме секции сеялки закреплен тукопроовод 12, имеющий срез в нижней задней части. Высота тукопровода больше высоты установки семяпровода на величину необходимой прослойки между семенами и удобрениями. За тукопроводом 12 закреплен загортач 13 для укрытия удобрений верхним слоем почвы. Загортачи 9, 13 крепятся к поводку 10 болтами 14.

Комбинированный однодисковый сошник работает следующим образом. При движении сеялки по полю диск 1 разрезает почву и растительные остатки на глубину заделки семян. Это обеспечивается ограничительной ребордой 4, которая копирует рельеф поверхности поля без нарушения ее структуры благодаря эллипсоидной форме реборды. Налипшая почва удаляется с поверхности реборды чистиком 5. Диаметр реборды может изменяться в зависимости от необходимой глубины заделки семян с помощью сменных элементов 4 различного диаметра, которые фиксируются быстросъемными элементами 6. Кронштейн 2 закреплен на поводке 3. Это обеспечивает совпадение направления движения и силы тяги, сохраняет устойчивость движения сошника вдоль оси рядка. Семена, поступающие от высевающего аппарата, подаются по семяпроводу 8 на дно клиновидной бороздки, образованной формирователем бороздки 7 и фиксируется вдоль оси рядка, благодаря углу g наклона стенок бороздки к горизонту. Загортач 9 захватывает влажный слой почвы со стенки бороздки и укрывает ею семена. Сверху на влажный слой почвы по тукопроводу 12 подаются удобрения, которые укрываются сверху почвой, захватываемой загортачем 13 с верхних слоев бороздки. Загортачи 9 и 13 закреплены к поводку 10, который может регулироваться на креплении к кронштейну 2, что позволяет изменять глубину захвата почвы загортачами по глубине. Кроме того, эта регулировка обеспечивает возможность изменения усилия давления опорно-прикатывающего колеса 11 на ось рядка, что повышает устойчивость хода сошника по глубине. Положение загортачей 9, 13 может также регулироваться с помощью болтов крепления 14.

Приоритетная справка № 2002123633/13 (025084) от 04.09.02 г.
