Результат выполнения конструкторской разработки.

Сущность данной модели состоит в следующем. Кресло имеет жесткие подлокотники, внутри которых смонтирован механизм изменения угла наклона спинки. Спинка кресла шарнирно соединены с кронштейном сиденья и может изменять угол наклона в пределах 909135°. Изменение угла наклона спинки кресла производится нажатием на нее спиной оператора. Возврат в исходное положение производится с помощью пружин, расположенных под сиденьем кресла. Фиксация положения спинки производится нажатием на подлокотники. Данная конструкция кресла улучшает эргономические характеристики, что позволяет человеку принять удобную позу при монотонной длительной работе, производить регулировку угла наклона спинки, не теряя при этом рабочего пространства и не вставая с рабочего места.

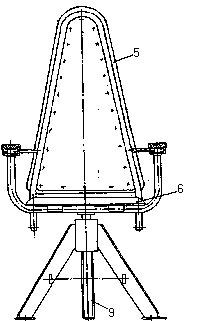

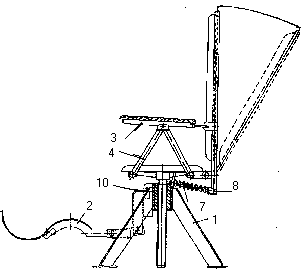

Универсальное кресло оператора содержит основание 1 (см. рисунки) с четырьмя опорными стойками. Опорные стойки расположены под углом 35° к вертикальной оси, базовое расстояние между стойками 500 мм. Такая конструкция основания придает креслу устойчивость. В цилиндрический корпус основания запрессована чугунная гайка 10 с трапецеидальной резьбой. В гайку вкручивается винт 9, на котором укреплено сиденье оператора 6. Винт 9 позволяет регулировать высоту сиденья и обеспечивает вращение кресла вокруг вертикальной оси на 360°. В опорные стойки стула вварены кронштейны, через которые проходит ось вращения подставки для ног 2. Подставка имеет четыре регулируемых положения и имеет возможность раскладываться для удобства расположения ног оператора при изменении положения спинки кресла. На жестких стойках 4 крепятся корпуса подлокотников 3, внутри которых помещены тяги с отверстиями для регулирования угла наклона спинки кресла. Тяги шарнирно соединены со спинкой кресла. Спинка кресла 5 соединена с кронштейном сиденья. Ручки подлокотников выполнены из дерева и шарнирно соединены с корпусом подлокотника. На тыльной стороне ручек имеются пальцы-фиксаторы.

Регулировку положения спинки кресла осуществляют поднятием откидных ручек и одновременным надавливанием на спинку кресла спиной оператора. Установив оптимальный угол наклона спинки, ручки прижимают к корпусу подлокотников, совмещая палец-фиксатор с одним из отверстий тяги. Возврат в исходное положение производят с помощью пружин 7, перемещающихся по направляющим 8, расположенным под сиденьем оператора. Для этого поднимают ручки подлокотников, не надавливая на спинку кресла. При изменении угла наклона спинки кресла изменяется угол подлокотников.
