Результат выполнения конструкторской разработки.

Приспособление состоит из корпуса 1 (см. рисунки), который крепится на корпусе 2 шарнира с помощью штанг-захватов 3 и закрепленных на них центрирующих втулок 4 и 5. В корпусе 1 установлена силовая гайка 6 с проушинами 7 под рычаг (не показан). Через полый винт 8 устанавливают элементы 9 удлинительного пальца, затем устанавливают съемный упор 10. Вращая рычагом через проушины 7 силовую гайку 6, перемещают резинометаллический палец 11 на расстояние, превышающее величину упругой деформации его резинового слоя. После разрушения адгезионных связей резинового слоя пальца 11 со стенками корпуса 2 шарнира (этот момент фиксируют по уменьшению усилия на рычаге) силовую гайку 6 проворачивают в обратную сторону до снятия натяжения в резьбе и выбивают съемный упор 10. В осевое отверстие винта 8 вставляют наставку 12 и ударами молота 13 по ней выбивают палец 11 из корпуса 2 шарнира. Наставка 12 и элементы 9 удлинительного пальца имеют со стороны корпуса 2 шарнира сферическую поверхность 14, которая находится в контакте с плоской поверхностью 15 элементов 9 удлинительного пальца.

Выпрессовку пальца резинометаллического шарнира, заключающуюся в приложении к нему осевого усилия, превышающего силу сцепления пальца с проушиной шарнира, производят в два этапа. На первом этапе перемещают резинометаллический палец вдоль его оси на расстояние, превышающее величину упругой деформации резинового слоя, путем приложения постоянного осевого усилия. Например, винтовым приспособлением на втором этапе перемещают палец путем приложения ударных осевых усилий ударами кувалды. Приспособление для выпрессовки пальца резинометаллического шарнира, содержащее силовую гайку и винт, дополнительно снабжено составным удлинительным пальцем. Винт выполнен со сквозным осевым отверстием под удлинительный палец и отверстием под съемный упор удлинительного пальца, элементы пальца выполнены в виде цилиндров, имеющих выпуклую сферическую поверхность со стороны шарнира и плоскую с другой стороны.

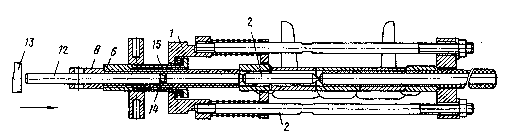

Рис. 1

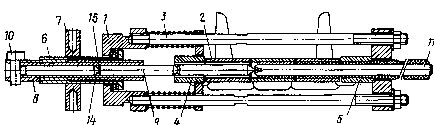

Рис. 2
