Номер

51-208-02

Наименование проекта

Флотатор

Назначение

Обработка жидкостей методом флотации.

Рекомендуемая область применения

Очистка природных и сточных вод.

Описание

Результат выполнения конструкторской разработки.

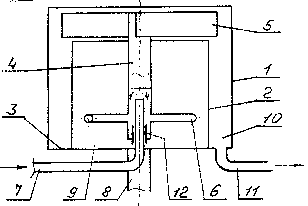

Флотатор содержит цилиндрический корпус 1 (см. рисунок), установленную коаксиально внутри него цилиндрическую обечайку 2, закрепленную на дне 3 корпуса, расположенные по оси корпуса вертикальный вал 4 и соединенные с ним вверху скребки 5 и внизу жидкостно-реактивный привод 6 и патрубок 7 флотируемой жидкости, жестко закрепленный в дне 3 корпуса, патрубок 8 жидкости после флотации. Обечайкой 2 образуется внутри камера 9 флотации, а снаружи камера 10 осаждения пены. Скребки 5 прикреплены по касательной к окружности вертикального вала 4 и установлены над верхним срезом цилиндрической обечайки 2. Внизу камеры 9 флотации установлен по оси корпуса 1 патрубок 8 жидкости после флотации. Внизу камеры 10 осаждения пены установлен патрубок 11 отвода осевшей пены. Жидкостно-реактивный привод 6 выполнен в виде сечнерова колеса. На патрубке 8 флотируемой жидкости установлена опора 12, вращение с уплотнением для вертикального вала 4, скребки 5 выполнены в виде спирали Архимеда. Скребки установлены с зазором 1-5 мм над вертикальным срезом цилиндрической обечайки 2.

Флотатор работает следующим образом. Флотируемая жидкость подается через патрубок 7 и жидкостно-реактивный привод 6 в камеру 9 флотации, где очищается путем образования пены. Всплывающая пена с помощью вращающегося вертикального вала 4 и прикрепленных к нему скребков 5 передвигается в камеру 10 оседания пены. Из камеры 10 осевшая пена выводится наружу через патрубок 11. Отвод жидкости после флотации осуществляется через патрубок 8.

Имеется свидетельство на полезную модель № 10349 от 16.07.1999 г.




Преимущества перед известными аналогами

Упрощена конструкция флотатора.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышена надежность работы флотатора на 20%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.11.2002
