Результат выполнения научно-исследовательской работы.

Для сельских потребителей и для других указанных объектов разработана передвижная гелиоустановка, которую можно дооборудовать, превратив ее в комбинированную гелиоветроэнергетическую установку. В обоих вариантах (рис.1) установка содержит два бака - внизу распределительный бак для "сырой" воды вместимостью до 1500 литров, вверху - термоизолированный бак-аккумулятор горячей воды на 400 и более литров. Нижний бак приподнят над землей и размещен на ферменном основании с полозовидными опорами из швеллеров. Солнечные нагревательные коллекторы установлены внизу (ниже бака-аккумулятора) с возможностью изменения угла наклона для максимального поглощения солнечных лучей в зависимости от времени года.

В варианте гелиоустановки (рис.1, а) высота сооружения может достигать 4-х метров, а мощность двух коллекторов в летнее время - до 2-х кВт, при этом температура воды в баке-аккумуляторе достигает 80 градусов С.

В варианте комбинированной гелиоветроустановки (рис.1, б) на верхний бак устанавливается конусовидная башенка, несущая на себе ветроэнергетическое устройство с электрогенератором мощностью 4 кВт и напряжением 220/380 вольт переменного тока. Расстояние от земли до оси ветродвигателя примерно 6 м, диаметр лопастей ветродвигателя - 3 м; установка служит и молниеотводом. При наличии ветроэнергетического устройства установка сохраняет функции солнечного теплоснабжения. Передвижная установка разработана для использования в теплое время года, на заданную "точку" установка буксируется трактором и ориентируется коллекторами на юг. Наряду с теплоснабжением установка является хранилищем холодной ("сырой") воды, которая расходуется как для пополнения бака-аккумулятора, так и для удовлетворения других потребностей, в частности для поения сельскохозяйственных животных.

Ветроэнергетическое устройство комбинированной установки может использоваться круглогодично; в холодное время года установка располагается, например, на подворье крестьянского хозяйства. В этом случае электросхему установки целесообразно закольцевать с промышленной электросетью для передачи туда избыточного количества выработанной электроэнергии и для получения от электросети энергии в безветренную погоду и во время, когда мощности генератора будет недостаточно для задействования всех электропотребителей.

Нагрев воды в гелиоустановке осуществляется по принципу естественной циркуляции (самоциркуляции). Гидравлическая схема установки (рис. 2) позволяет производить заправку нижнего бака1"сырой" водой любыми способами. Бак-аккумулятор 2 заполняется непосредственно через горловину, предусмотрена также перекачка воды из бака1в бак-аккумулятор с помощью насоса 3 и трубопровода 4. После открытия вентиля 5 вода посредством трубопровода 6 заполняет расположенные внизу солнечные коллекторы 7. По мере нагрева воды в коллекторах горячая вода поднимается в бак-аккумулятор 2 по трубопроводу 8, и происходит самоциркуляция воды и ее дальнейший нагрев. Этот процесс можно прекратить, закрыв вентиль 5; длительное сохранение тепла в баке-аккумуляторе 2 достигается за счет его термоизоляции.

Забор горячей воды для хозяйственно-бытовых нужд осуществляется из бака-аккумулятора с помощью дополнительного короткого трубопровода 9 с вентилем. Предусмотрена возможность забора и "сырой" воды из нижнего бака1с помощью вентиля 10 и сопутствующих устройств. Гелиоустановка может использоваться и в качестве полевого душа, для этого имеется забор горячей воды из бака 2 (трубопровод11с вентилем) и "сырой" воды из бака1(вентиль 12) и их подача в общий смеситель 13. Переполнение бака-аккумулятора исключается соответствующим устройством 14.

Таким образом, при использовании описанной установки решаются проблемы экологии и экономии энергоносителей, улучшается среда обитания человека в полевых условиях и т.п.

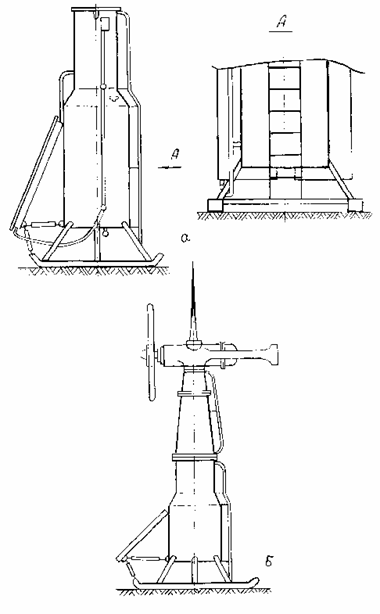

Рис. 1

Рис. 2
