Результат выполнения конструкторской разработки.

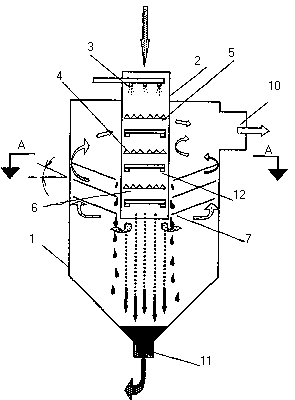

Мокрый пылеуловитель содержит корпус 1 (см. рисунки), патрубок 2 ввода загрязненного газа, который введен сверху по оси во внутреннее пространство корпуса 1. Внутри патрубка 2 установлены последовательно сверху вниз ороситель 3 и активатор в виде решетки 4 с образующими ее элементами 5 и каналами 6 между ними для прохода газа. Контактная ловушка в виде решетки 7 с плоскими веерообразно расположенными элементами 8 и каналами 9 между ними для прохода газа расположена наклонно к горизонтали в кольцевом пространстве между корпусом 1 и патрубком 2 ввода загрязненного газа. Патрубок 10 вывода чистого газа установлен в верхней части корпуса 1, а патрубок 11 вывода шлама расположен в нижней части корпуса 1. Решетка 4 активатора выполнена из уголков 5, расположенных гипотенузами на связующих их двух плоских элементах 12 вершинами вверх, при этом ширина канала 6 между смежными уголками 5 равна 0,25-1,0 ширины уголка 5 по гипотенузе. Решетка 7 контактной ловушки имеет наклон к оси корпуса 1 с углом к горизонтали 3-15°, а ширина канала 9 между смежными плоскими элементами 8 ее равна 5-50 мм. Активатор имеет несколько, в данном случае шесть решеток 4, которые расположены одна под другой с шагом не менее 150 мм и повернуты в плане относительно друг друга на 90°. Угол между полками (сторонами) уголка 5 решетки 4 активатора равен 15-175°. Решетка 4 активатора установлена в патрубке 2 ввода загрязненного газа с кольцевым зазором, равным 0,25 ширины уголка по гипотенузе. Контактная ловушка имеет решетки, расположенные одна под другой с шагом 50-300 мм.

Мокрый пылеуловитель работает следующим образом. Загрязненный газ поступает сверху вниз в корпус 1 через патрубок 2, продолжительно контактирует и вступает во взаимодействие с промывной жидкостью, подаваемой через ороситель 3, и проходит активатор. В активаторе частицы пыли из газа активно соединяются с жидкостью, коагулируются и в виде капель выпадают в нижнюю часть корпуса 1. Через патрубок 11 шлам выводится наружу из корпуса 1. Очищенный от пыли газ после активатора меняет направление движения на 180°, направляется вверх, проходит контактную ловушку, где скоагулированные оставшиеся капли промывной жидкости стекают к оси корпуса 1, а чистый газ через патрубок 10 выводится наружу из корпуса 1.

Данная полезная модель позволяет повысить эффективность очистки газов от пыли.

Получено свидетельство на полезную модель № 17454 от 10.04.2001 г.

Рис. 2
