Результат выполнения конструкторской разработки.

Аспирационное устройство 1 (см. рисунки) содержит бункер 2 с укрепленной на нем аспирационной воронкой 3, которая содержит верхний усеченный конус 4 и нижний усеченный конус 5, соединенные между собой большими основаниями. На нижнем усеченном конусе 5 диаметрально противоположно выполнены два подсоса 6 с крышками 7, причем оси подсосов параллельны соответствующим верхним основаниям конуса. Высота Н ₁ верхнего усеченного конуса 4 больше высоты нижнего усеченного конуса и составляет 1,2-1,5 высоты нижнего конуса Н ₂. Угол наклона верхнего усеченного конуса составляет 15-30°, а угол наклона нижнего конуса составляет 30-45°.

Аспирационное устройство работает следующим образом. В процессе работы из батареи циклонов 1 уловленный продукт направляется в общий бункер 2, на котором укреплена аспирационная воронка 3. Благодаря форме ее в виде двух усеченных конусов, соединенных большими основаниями, происходит дополнительное выделение пыли. Частицы пыли имеют различную скорость витания в зависимости от ее диаметра и формы. На стенках конусов (преимущественно на нижнем конусе 5) происходит налипание пыли. Для устранения налипания периодически открывают крышки 7 подсосов 6. В результате этого создается дополнительный подсос воздуха, отделившиеся от стенок конуса частицы попадают в корпус аппарата и вместе с основным потоком пыли - в бункер аппарата. Высота Н ₁ сепарационной зоны в верхнем усеченном конусе 4 зависит от турбулентности потока пыли и скорости газовоздушного потока и составляет 1,2-1,5 высоты Н ₂ нижнего конуса 2. Угол наклона верхнего усеченного конуса составляет a=15-30°, а угол наклона нижнего конуса составляет b=30-45°. Углы наклона определяют оптимальные параметры сепарационных зон.

Решение о выдаче свидетельства на полезную модель. Заявка № 2002104272/20 (004609) от 19.02.02.

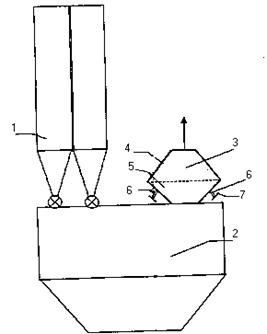

Рис. 1. Батарея циклонов с аспирационной воронкой.

укрепленной на бункере
