Результат выполнения конструкторской разработки.

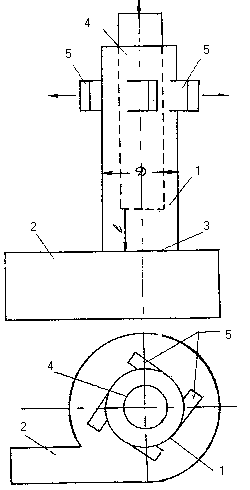

Разделитель-концентратор содержит цилиндрическую вихревую камеру 1 (см. рисунок), ввод 2 очищаемого газовоздушного потока, торцовой стенкой 3 соединенный с камерой 1, осевую трубу 4 для вывода газа с меньшей концентрацией твердой фазы с противоположного конца камеры 1 и боковые патрубки 5 для отвода газа с большей концентрацией твердой фазы. Осевая труба 4 установлена в камере 1 на расстоянии 1-1,5 диаметра камеры 1 от торцевой стенки 3 ввода 2. Все боковые патрубки 5 выполнены тангенциальными и установлены в одной поперечной плоскости на цилиндрической камере 1 на одинаковом расстоянии друг от друга и в направлении по ходу вращения газа в камере 1. Ввод 2 очищаемого воздуха может быть выполнен в виде цилиндрического корпуса с тангенциальным входным патрубком.

Разделитель-концентратор работает следующим образом. В вихревую камеру 1 газовоздушная смесь с твердой фазой подается через тангенциальный ввод 2, где поток приобретает вращательное движение. Под действием центробежной силы поток разделяется на две фазы: более загрязненную, которая перемещается к пристенной зоне камеры 1 и менее загрязненную, которая движется в центральной зоне камеры 1 и поступает в осевую трубу 4 для вывода наружу. Фаза газовоздушного потока, содержащего большее количество твердой фазы, продвигается в пристенном пространстве между осевой трубой 4 и боковой стеной вихревой камеры 1 и отводится через боковые патрубки 5, причем содержание твердой фазы в каждом патрубке различно.

Получено свидетельство на полезную модель № 10596 от 10.01.1999 г.
