Результат выполнения конструкторской разработки.

Систем аспирации содержит устройство местного отсоса пыли - отсос-ловушка 1 (см. рисунки) от технологического оборудования 2, последовательно соединенные воздуховодами 3 с вихревым инерционным пылеуловителем 4 на встречных закрученных потоках, на верхнем и нижнем вводах которого установлены регуляторы 5 расхода пылевоздушной смеси, и вытяжной вентилятор. Каждое устройство местного отсоса для улавливания пыли - отсос-ловушка 1 содержит входной патрубок 7, тангенциально подсоединенный к корпусу 8 отсоса-ловушки, состоящему из двух частей. Нижняя часть 9 стационарно закреплена на корпусе рабочего стола 10 и снабжена пылесборником 11. Верхняя часть 12 отсоса-ловушки 1 с закрепленным на ней входным патрубком 7 выполнена поворотной вокруг своей оси. Входной патрубок 7 отсоса-ловушки 1 выполнен в виде рупора. Технологическое оборудование 2, создающее запыленность, устанавливается на рабочем столе 10.

Система работает следующим образом. Перед началом работы регуляторы 5 расхода воздуха на пылеуловителе 4 устанавливаются в положение, соответствующее режиму работы. Входной патрубок 7 отсоса-ловушки 1 подводится к месту выполнения работ. Технологическое оборудование 2, например пресс-форма в шинном производстве, закрепляется на рабочем столе 10. При проведении зачисток и шлифовки пресс-форм шлифовальным инструментом (не рисунке не показано) выделяется металлическая пыль. Образующийся в рабочей зоне пылегазовый поток попадает через входной патрубок 7 в верхнюю часть 12 корпуса 8 отсоса-ловушки 1, где за счет тангенциального ввода приобретает вращательное движение. Частицы пыли под воздействием центробежных сил прижимаются к внутренней поверхности корпуса 8 отсоса-ловушки 1 и направляются в нижнюю часть 9 корпуса 8. Основное количество пыли (90-95%) выделяется в нижней части 9 корпуса 8 и оседает в пылесборнике 11, который может быть выполнен съемным. Оставшаяся пыль вместе с газовоздушным потоком по воздуховоду 3 поступает на вторую ступень очистки в пылеуловитель 4, где проходит дополнительную очистку, после чего вытяжным вентилятором 6 удаляется в атмосферу.

Предложенная конструкция системы аспирации повышает эффективность очистки и значительно снижает запыленность в рабочей зоне технологического оборудования. Наличие в системе аспирации поворотного отсоса-ловушки с тангенциально подсоединенным входным патрубком, выполненным в виде рупора, позволяют удалять максимальное количество пыли, выделяющейся в ходе выполнения технологических операций непосредственно из рабочей зоны у места обработки деталей. Это позволяет снизить нагрузку на последующую ступень очистки, исключить забивание воздуховодов во время транспортирования пыли, чем повышается общая эффективность работы системы аспирации, а также ее надежность и устойчивость. Регуляторы расхода воздуха позволяют установить наиболее благоприятный и эффективный режим работы пылеуловителя для конкретного характера пылевыделений в зависимости от вида выполняемой работы и, соответственно, от характера выделяющейся пыли. Так, в шинной промышленности при выполнении ремонта пресс-форм производится зачистка детали, во время которой выделяется мелкая абразивная пыль и крупная волокнистая пыль. При выполнении сварочных работ преобладают газообразные выбросы. Поэтому регуляторы расхода воздуха имеют несколько положений, соответствующих вышеперечисленным режимам работы и обеспечивают удаление оптимального количества воздуха из рабочей зоны обрабатываемой детали и оптимальную скорость пылевоздушного потока на входе в пылеуловитель, необходимую для более эффективного улавливания конкретного вида пыли. Система аспирации эффективна на различных операциях, в том числе при обработке металлических деталей, и может эффективно осуществлять очистку запыленного воздуха в нескольких рабочих зонах одновременно.

Подана заявка № 2002102382/20 (002388). Получено положительное решение на выдачу свидетельства на полезную модель.

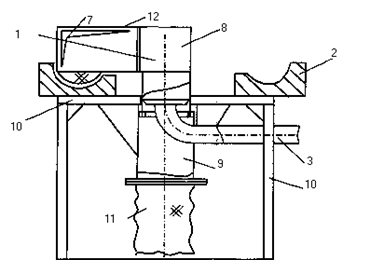

Рис.3. Разрез А-А
