Частное техническое решение, имеющее самостоятельное значение.

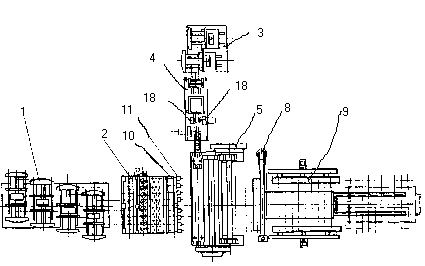

Установка содержит размоточное устройство 1 (см. рисунки), устройство подачи 2 продольных проволок, размоточное устройство 3, устройство подачи 4 поперечных проволок, установленные на столе кривошипного пресса 5, зевообразовательный механизм в виде разъемного штампа 6 и формирующий штамп 7, ножницы 8, разделяющие сетку на полотна, приемник накопитель 9 для приема сеточных полотен. Устройство для подачи продольных проволок 2 снабжено кареткой 10 с механизмом зажима 11 и механизмом шагового перемещения 12 каретки 10. На сопрягающихся поверхностях штампа 6 выполнены выступы 13 и впадины 14. Формирующий штамп 7 выполнен с фигурными ложементами, образующими при смыкании штампа полость, соответствующую поверхности формируемого узла переплетения проволок.

Перед включением установки устанавливают бухты проволоки в гнезда размоточного устройства 1. Концы продольных проволок заправляют в зажимной механизм 11 на каретке 10 устройства подачи 2 и зажимают их. Концы поперечных проволок, сматываемых с двух бухт посредством механизма 3, заправляют в механизм подачи 4 поперечных проволок и зажимают их между роликами 18. При этом плиты штампов 6 и 7 находятся в раскрытом положении, как и ножницы 9. После зажима продольных проволок механизмом 11 включается привод шагового перемещения 12 каретки 10, которая перемещается на шаг. Продольная проволока подается в штамп 6 зевообразовательного механизма. Верхняя плита штампа 6 перемещается вниз, при смыкании плит штампа 6 продольная проволока изгибается посредством выступов 13 и впадин 14 на рабочих поверхностях штампа, приобретая при этом форму треугольных зигов. В крайнем положении верхней плиты штампа 6 включаются приводы двух пар роликов 18, поперечная проволока разматывается с бухт с помощью размоточного устройства 3. Расстояние между поперечными проволоками соответствует шагу сетки. Устройство подачи 4 осуществляет подачу двух поперечных проволок в образовавшиеся зиги на продольных проволоках в штамп 6. Заготовка сеточного полотна с уложенной первой парой поперечных проволок из штампа 6 механизма шагового перемещения 12 подается в штамп 7, формирующий узел переплетения проволок. При этом зажимной механизм 11 освобождает продольные проволоки и каретка 10 перемещается в исходное положение механизмом 12, а подача поперечных проволок прекращается. В исходном положении каретки 10 механизм 11 вновь зажимает проволоки. Цикл продолжается до тех пор, пока полотно, передвигаемое механизмом 12 по опорам накопителя 9, не достигнет требуемой длины и не коснется соответствующих упоров, в результате чего включается привод ножниц 8, отрезающих сеточное полотно. При возврате ножниц в исходное положение осуществляется поворот накопительного стеллажа 9, и полотно сетки падает на платформу тележки 19.

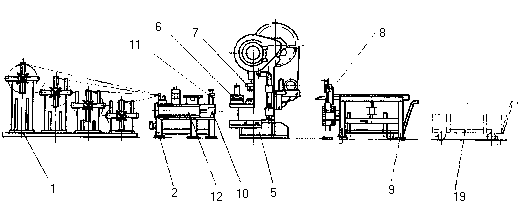

Рис. 1

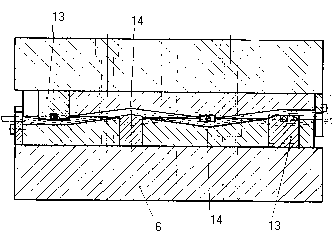

Рис. 3
