Результат выполнения научно-исследовательской работы.

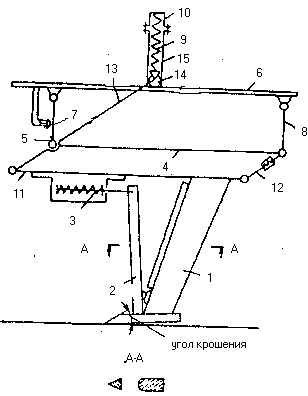

Рабочий орган ножа-рыхлителя имеет стойку 1 (см. рисунок) с лезвием 2, верхняя часть которого шарнирно связана с упругим элементом 3, закрепленном на четырехзвенном механизме, включающем горизонтальное 4 и вертикальное 5 звенья, раму машины 6 с регулируемым ограничителем 7, заднее звено 8, упругий элемент 9 с упором 10. Дополнительно снабжен четырехзвенным механизмом корректировки изменения глубины обработки, содержащем нижнее горизонтальное звено 11, регулируемое звено 12, упруго закрепленное звено 13 с роликом 14, перемещающемся в копире 15.

Рабочий орган ножа-рыхлителя работает следующим образом. Стойка 1, воздействуя на два четырехзвенных механизма, производит перемещение ролика 14 по копиру 15 и сжимает упругий элемент до достижения максимального значения тягового сопротивления. При уменьшении сопротивления упругий элемент 9 возвращает стойку 1 в первоначальное положение. Предварительное сжатие упругого элемента 9 в зависимости от тягового сопротивления почвы устанавливается ограничителем 7. Необходимый угол крошения почвы устанавливается регулируемым звеном 12. Одновременно с рыхлением почвы лезвие 2 перерезает стебли и корни растений. Сопротивление перерезанию растительности меньше сопротивления рыхлению почвы, поэтому упругие элементы 3 и 9 имеют неодинаковую жесткость.
