Результат выполнения конструкторской разработки.

Петлеврезной станок состоит из рамы металлической сварной, стола для укладки крепления заготовок оконных и дверных блоков, несущей балки, упора и двух электродвигателей с пилой (см. рисунок).

Первый электродвигатель закрепляется неподвижно, второй - передвигается по несущей балке в пазах в зависимости от размера врезки. Заготовка крепится к столу винтом, после этого включаются электродвигатели с пилами. При этом заготовка перемещается перпендикулярно оси двигателей и происходит врез на необходимую глубину. Затем заготовка отводится, и паз готов. В него вставляются навесы.

Станок универсальный. Позволяет производить врезку петель на все оконные и дверные блоки ГОСТ 11214-86.

Размеры станка, мм - 1300х900х1200

Масса, кг - 341,0

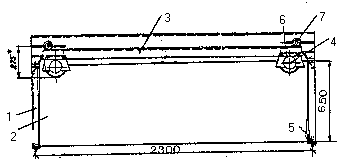

Петлеврезной станок

1 - рама металлическая сварная; 2 - стол для укладки креплений заготовок;

3 - несущая балка; 4 - электродвигатель с пилой; 5 - упор; 6 - планка;

7 - гайка М30
