Результат выполнения конструкторской разработки.

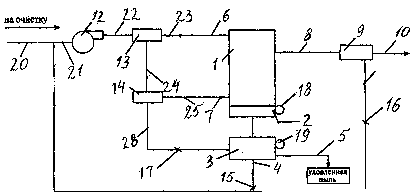

Пылеотделитель содержит сепарационную вихревую камеру 1 (см. рисунок) с приемником 2 пыли, бункер 3 для накопления пыли, который подключен к приемнику 2 пыли и имеет патрубок 4 вывода газа и патрубок 5 вывода уловленной пыли, соединенные с вихревой камерой 1 первый 6 и второй 7 входные патрубки газа и выходной 8 патрубок, который соединен с первым концентратором 9, имеющим осевой патрубок 10 вывода чистого газа из пылеотделителя и тангенциальный патрубок 11 вывода пыли, соединенный с бункером 3. Пылеотделитель дополнительно содержит вентилятор 12, второй 13, третий 14 концентраторы, три задвижки 15, 16, 17 и два датчика давления. Вход 20 в пылеотделитель соединен с всасывающей линией 21 вентилятора 12, через первую задвижку 15 с бункером 3 и через вторую задвижку 16 с тангенциальным патрубком 11 вывода пыли первого концентратора 9. Нагнетательная линия 22 вентилятора 12 соединена со вторым концентратором 13, осевой патрубок 23 вывода которого подключен к первому входному патрубку 6 газа вихревой камеры 1, а его тангенциальный патрубок 24 вывода пыли соединен с третьим концентратором 14, осевой патрубок 25 вывода газа которого подключен ко второму входному патрубку 7 газа вихревой камеры 1, а его тангенциальный патрубок 26 вывода пыли соединен через третью задвижку 17 с бункером 3. Первый датчик 18 давления подключен к вихревой камере 1, а второй датчик 19 давления подключен к бункеру 3.
