Результат выполнения научно-исследовательской работы.

Базовым орудием, на которое монтируется прополочная секция, служит культиватор КРН. При этом используется рама культиватора, навесное устройство, опорно-приводные колеса и прополочные секции с параллелограммной навеской. Пропалываемый рядок охватывают напольные лапы, изготовленные из левых и правых односторонних бритв, которые крепятся к стойкам несимметрично: передние концы короче задних в 1,8-2,0 раза.

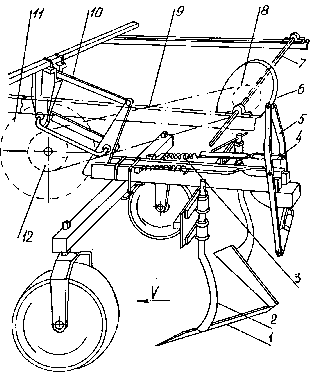

Обычно прополочный агрегат имеет три секции, исходя из технологии посева трехсекционной сеялкой прямоугольно-гнездовым способом. Полольные лапы закреплены на коленчатых стойках 2 (см. рисунок). Поворотные рычаги стоек соединены тягами 4 с рычагами управления 5. Воздействие на рычаги управления производится кулачком 6. Постоянное поджатие рычагов управления к кулачку осуществляется с помощью пружин растяжения. Кулачок установлен на валу 7, привод на который производится цепной передачей 9 от опорных колес 11, имеющих приводные звездочки 12. Секция закреплена на раме культиватора с помощью параллелограммной навески 10. Передаточное отношение цепной передачи обеспечивает развод лап при их подходе к растению.

Секция работает следующим образом. При движении секции между растениями полольные лапы находятся в сведенном состоянии и производят рыхление почвы и подрезание сорняков в рядке. При подходе к растению выступ кулачка воздействует на ролик рычагов управления, которые через тяги 4 осуществляют поворот коленчатых осей, лапы при этом разводятся и обходят растение. После прохода растения кулачек прекращает воздействие, лапы сводятся и обрабатывают рядок между растениями.
