Результат выполнения научно-исследовательской работы.

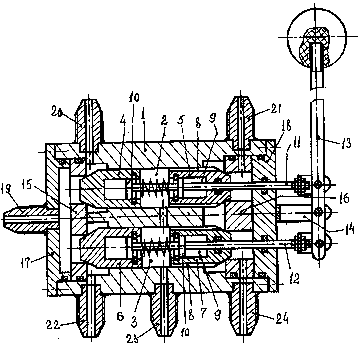

Запорно-распределительное устройство включает корпус 1 (рис. 1), в котором выполнены два канала 2, 3, предназначенные для направления и некоторого перемещения пары клапанов 4, 5 и 6, 7 соответственно. Клапаны в каждой паре расположены оппозитно друг относительно друга, в клапанах 5 и 7 выполнены продольные канавка 8 для прохода рабочей жидкости. Во всех четырех клапанах выполнены глухие отверстия 9, а в клапанах 5 и 7, дополнительно к этому, предусмотрены сквозные отверстия небольшого диаметра. В глухих отверстиях 9 помещены (с возможностью ограниченного перемещения) подпружиненные поршеньки 10, являющиеся принадлежностью тяг 11 и 12. Концы этих тяг выведены наружу и шарнирно соединены с рукояткой 13, которая закреплена в проушине 14 таким образом, что тяги имеют возможность перемещения в противоположных направлениях. Каналы 2 и 3 клапанов соединены между собой дополнительными каналами и образуют общую полость нагнетания. На торцах корпуса установлены седла 15 и 16 из высокопрочной термоупрочненной стали. Острые кромки отверстий в седлах взаимодействуют со скосами клапанов 4-7. Седла зажаты торцовыми крышками 17 и 18, одна из которых (17) имеет центральную выточку. На этой крышке приварен один 19, а на корпусе - пять штуцеров 20-24 с отверстиями, которые соединены с соответствующими каналами и полостями в запорно-распределительном устройстве (показано на рис. 1). В устройстве имеются необходимые уплотнения. Для повышения технологичности изготовления и упрощения уплотнений корпус 1, седла 15, 16 и торцовые крышки 17, 18 выполнены цилиндрическими.

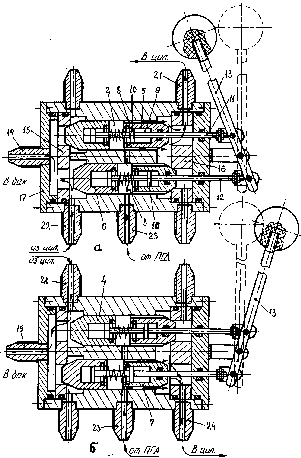

Запорно-распределительное устройство может использоваться в нескольких режимах работы гидросистемы с пневмогидроаккумуляторами (ПГА). При подаче под давлением рабочей жидкости из ПГА в гидроцилиндр, например в его поршневую полость (слив в бак из штоковой полости), рукоятку управления 13 устанавливают в положение, показанное на рис. 2а. В этом режиме работы поршенек 10 на тяге 11 упирается в выступ в канале 9 клапана 5 (с канавками 8), перемещает этот клапан, выводя его из взаимодействия с седлом 16. Одновременно с этим поршенек на другой тяге 12 увлекает клапан 6 и выводит его из взаимодействия с другим седлом 15. Вследствие этого подведенная к штуцеру 23 рабочая жидкость из ПГА поступает в канал 3, далее проходит через отверстия, соединяющие каналы 3 и 2, канавки 8 на клапане 5, канал в седле 16 и через штуцер 21 нагнетается в цилиндр. Отработанная жидкость из другой полости цилиндра поступает между клапаном 6 и седлом 15, поступает в центральную выточку в торцовой крышке 17 и через штуцер 19 сбрасывается в бак.

Процесс включения запорно-распределительного устройства на подачу рабочей жидкости в гидроцилиндр сопровождается плавным открытием клапанов 5, 6 и дросселированием потока жидкости. Благодаря этому происходит плавный разгон - без пиков давления в гидросистеме - штока гидроцилиндра. Остановка штока также происходит плавно с дросселированием жидкости. Перекрытие потока жидкости из ПГА и остановка штока цилиндра происходит в полуавтоматическом цикле после прекращения воздействия на рукоятку 13, под действием пружин тяги 11 и 12 самоустанавливаются, а клапаны 5 и 6 закрываются, при этом устройство занимает исходное положение (рис. 1). В устройстве отсутствует нейтральное положение, которое имеется в обычных гидрораспределителях, этим предотвращаются потери рабочей жидкости (в данном случае несанкционированная разрядка ПГА). Для реверсирования хода штока гидроцилиндра путем подачи рабочей жидкости в штоковую полость цилиндра (слив из поршневой полости) рукоятку управления 13 переводят в противоположную сторону. В этом случае открываются клапаны 4 и 7; перетоки жидкости в запорно-распределительном устройстве показаны на рис. 2б. В конечном итоге в цилиндр жидкость поступает из штуцера 24, а сливается в бак посредством штуцеров 20 и 19 при открытом клапане 4. И этот режим работы протекает плавно с дросселированием потока жидкости. После прекращения воздействия на рукоятку клапаны 4 и 7 закрываются.

Таким образом, предлагаемое запорно-распределительное устройство обеспечивает стабильную работу гидросистемы и предотвращает саморазрядку ПГА.
