Результат выполнения конструкторской разработки.

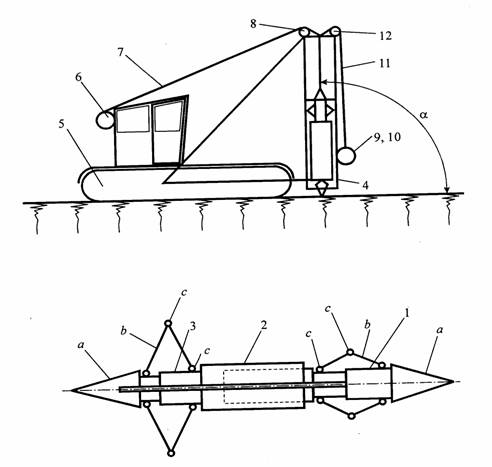

На рис.1 показано устройство содержащее три гидродомкрата, 1- на носовой части, 2- в середине, 3- на хвостовой части устройства. Все гидродомкраты соединены друг с другом - соосно.

Первый и последний гидродомкраты снабжены заостренными наконечниками а рычагами b и шарнирами с. Рычаги b образуют якоря для анкеровки носовой или хвостовой части устройства. Якоря управляются первым и третьим гидроцилиндрами. Шарниры с соединяют шарнирно сочлененные рычаги b с корпусом и поршнем гидроцилиндра, поэтому при прямом ходе гидроцилиндра якоря убираются, а при обратном выдвигаются и происходит анкеровка устройства или в грунте или в направляющей трубе 4.

Рис. 1. Устройство для пробоя отверстий в грунте.

Устройство размещено в направляющей трубе 4 подвешенной к транспортному средству 5 по углом a к поверхности земли. От лебедки 6 трос 7 через блок 8 идет к хвостовой части устройства.

Насос 9 и устройство для сматывания шланга 10 могут быть размещены непосредственно на направляющей трубе 4. Шланг 11 для подачи масла под давлением идет к хвостовой части устройства через блок 12.

Способ образования отверстий. Устройство для пробоя отверстий в грунте размещают над проектной точкой в направляющей трубе 4 под определенным углом a к поверхности земли.

И верхний и хвостовой якоря втягивают управляя гидроцилиндрами 1 и 3, подтягивают устройство лебедкой 6 до верха трубы 4, освобождают устройство и оно под действием собственной массы устремляется вниз и врезается носовой частью в грунт.

Гидроцилиндром 3 выдвигают якоря и заанкеривают устройство в направляющей трубе 4. Включают прямой ход гидроцилиндра 2 и принудительно вдавливают носовую часть устройства на величину хода поршня гидроцилиндра. Заанкеривают носовую часть устройства, включив обратный ход гидроцилиндра 1. Освобождают анкеровку хвостовой части устройства, включив прямой ход гидроцилиндра 3. Подтягивают устройство к его заанкеренной носовой части, включив обратный ход второго гидроцилиндра. Заанкеривают хвостовую часть устройства, включив обратный ход третьего гидроцилиндра и циклы повторяют до достижений устройством проектной точки.

Втягивают оба якоря носовой и хвостовой части и извлекают устройство из земли лебедкой 6, втягивая его в трубу 4. Заанкеривают устройство в трубе 4 и перегоняют транспортное средство 5 на новую позицию.

В образованное в грунте отверстие вставляют арматурный каркас и заполняют отверстие бетоном уплотняя его глубинным вибратором. При применении готовых свай вставляют сваю в отверстие и заполняют полость, например, песчаной пульпой по шлангу.
