Результат выполнения конструкторской разработки.

Терморегулятор РТП-70С

1 - крышка; 2 - чувствительный элемент;

3 - корпус; 4 - клапан «на перепуск»;

5 - шток; 6 - клапан «на холодильник»;

7 - прокладка; 8 - кольца для уплотнения

Это сильфонный термостат с парожидкостным наполнением. Применяется на объектах, у которых регулирование температуры осуществляется изменением соотношения расходов воды, проходящей через терморегулятор: идущей в холодильник и на перепуск (мимо водяного холодильника).

Принцип действия терморегулятора основан на изменении давления паров рабочей жидкости в чувствительном элементе при изменении температуры, которое преобразуется в перемещение клапанов.

Преимущества:

·Высокая циклопрочность за счет применения сильфона из бериллиевой бронзы и наличия в конструкции чувствительного элемента гидравлического демпфера.

·Неограниченный район эксплуатации.

·Высокая устойчивость к коррозии.

·Высокие ударо- и виброустойчивость.

·Работоспособность при качке и крене до 45 ⁰.

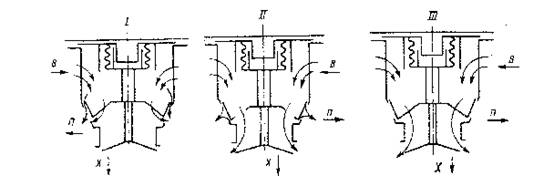

Положение клапанов и направление потоков охлаждающей воды в терморегуляторе РТП-70С

i- при разогреве дизеля;ii- при работе под нагрузкой;iii- при выходе из строя чувствительного элемента.

В - из дизеля; П - на перепуск; Х - в холодильник.
