Результат выполнения конструкторской разработки.

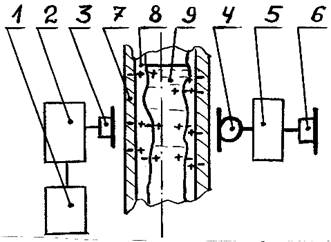

Состоит из высокочастотного генератора 1 (см. рисунок), низкочастотного генератора 2, электроакустического многопластового телефона 3, электроакустического многопластового микрофона 4, усилителя 5, электродинамического телефона 6. Труба 7, шлак 8 и вода 9 на рисунке изображены условно.

К электроакустическому телефону подается переменное модулированное электрическое поле, которое возбуждает в телефоне электроакустическое поле. Вода, стенки трубы и поверхность шлака образуют многопластовые конструкции. Расстояния между пластами этой конструкции имеют размеры длин волн звука, которые возбуждаются электроакустическим полем. При совпадении длин волн происходит резонанс, что возбуждает увеличение интенсивности электроакустического поля. Это увеличение регистрируется микрофоном и выражается в виде интенсивного звучания электродинамического телефона. Длины волн отградуированы в соответствии с толщинами и поэтому определенное изменение частоты соответствует определенной толщине слоя шлака и звучанию электродинамического телефона.
