ИННОВАЦИИ БИЗНЕСУ

Номер

47-052-02

Наименование проекта

Электрический станок для выборки паза в бревне

Назначение

Полуавтоматическая выборка паза в бревне цилиндрической пилой

Рекомендуемая область применения

Обработка бревен при возведении стен

Описание

Результат выполнения конструкторской разработки.

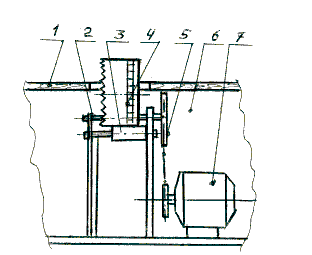

Состоит из направляющей 1 (см рис.), привода 2, валика 3, цилиндрической пилы 4, ремня 5, корпуса 6, электродвигателя 7.

Цилиндрическую пилу надевают на шестерню привода и прижимают валиком. Привод связан с электродвигателем через приводной ремень. Зубцы шестеренки привода заходят в пазы цилиндрической пилы и вращают цилиндр относительно оси вращения. Зубцы пилы цилиндра осуществляют срез дерева по установленной выборке. От стопорения пилы между шпоном и выборкой ставится клин в паз.

Преимущества перед известными аналогами

Имеется цилиндрическая пила, зубчатый привод и электропривод

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снизилась трудоемкость в 2,5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

24.04.2002
