ИННОВАЦИИ БИЗНЕСУ

Результат выполнения научно-исследовательской работы.

Особенность разработанных ячеистых бетонов состоит в том, что в качестве тонкодисперсного минерального компонента используются местные промышленные отходы: кварцевые отходы переработки железной руды, хвосты апатитовой флотации, золошлаковая смесь из золоотвала тепловых электростанций.

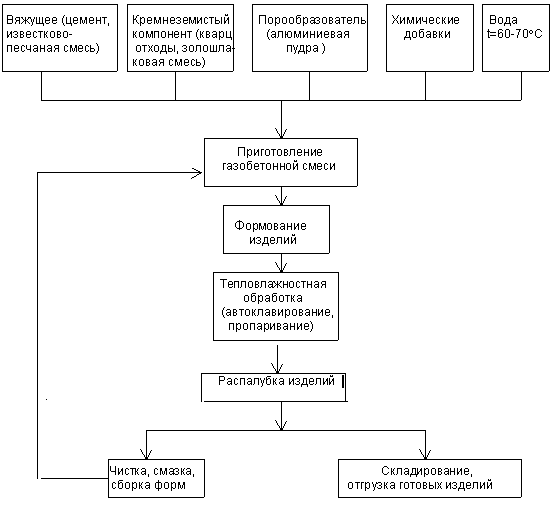

Принципиальная схема получения газобетонных изделий представлена на рисунке

С целью упрощения процесса приготовления газобетонной смеси при монолитном домостроении разработан способ получения сухой газобетонной смеси путем интенсивного перемешивания по специальному режиму всех компонентов смеси, включая и алюминиевую пудру, в турбулентном смесителе. При совместном сухом перемешивании кремнеземистого компонента, алюминиевой пудры и вяжущего происходят абразивная механическая активация частиц алюминия, снятие с их поверхности жировой парафиновой пленки, равномерное распределение алюминиевой пудры во всем объеме смеси. Использование в качестве кремнеземистого компонента золошлаковой смеси с крупностью частиц менее 5 мм позволяет исключить из технологического процесса стадию предварительного помола, что снижает энергоемкость производства. Полученную сухую бетонную смесь перемешивают с водой непосредственно после приготовления смеси или спустя некоторое время, но не позднее 3 месяцев с момента ее приготовления.

Введение в газобетонную смесь синтетической фибровой арматуры до 1% массы повышает прочность газобетона на растяжение при изгибе и трещиностойкость. Повышению трещиностойкости способствует введение в газобетонную смесь крупного пористого заполнителя из отходов того же затвердевшего газобетона.

Изготовление стеновых блоков с пенополистирольными гранулами, равномерно распределенными по всей массе изделия, или с пенополистирольными крупными вкладышами, образуемыми в теле изделия во время его термовлажностной обработки, повышает теплозащитные свойства ограждающих конструкций.

Разработанный способ изготовления газобетонных полуцилиндров-скорлуп с образованием в процессе формования на наружной поверхности скорлупы гидроизоляционного и защитного слоев, а на внутренней поверхности антикоррозионного покрытия из рулонного материала на основе органического вяжущего повышает технико-экономические и эксплуатационные показатели эффективности теплоизоляции трубопроводов теплотрасс.
