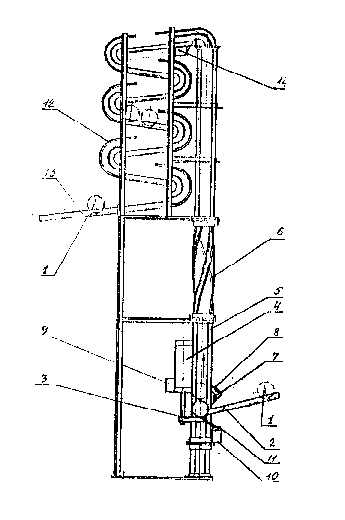

Накопитель (см. рисунок) устанавливается между станками для обеспечения непрерывности в поточной или автоматической линии обработки деталей. Поток поршней 1 с горизонтальным расположением осей поступает в приемный лоток 2. Пневматический подъемник поштучно автоматически, в зависимости от наличия детали в приемной призме 3, смонтированной на штоке пневмоцилиндра 4, поднимает детали в клети 5 на любую высоту. В процессе подъема посредством сменной винтовой клети 6, изготовленной из калиброванного проката по типу закрытого лотка, может осуществляться поворот детали в плоскости оси на любой угол и ориентация ее в определенном направлении.

На клети подъемника смонтирован отсекатель 7, подпружиненный пружиной 8. Количество отсекателей обусловлено высотой подъема и суммарной массой деталей, находящихся в клети подъемника. Подъемник снабжен пневмоаппаратурой. Путевой выключатель 9 управляет ходом цилиндра вниз, команду на подъем при наличии детали осуществляет путевой выключатель 10, на который воздействует рычаг 11, укрепленный на кронштейне.

Спуск деталей осуществляется при помощи зигзагообразного магазина 12, одновременно являющегося замедлителем движения деталей и лотка 13. При переполнении магазина деталями путевой выключатель 14 отключает пневмоподъемник, детали не поступают в клеть и магазин до освобождения его на соответствующее количество деталей.

Накопитель деталей с автоматическим подъемником
