ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 42-195-02 |
|||
|
Наименование проекта Центрирующее устройство |
|||
|
Назначение Для упрощения процесса центрирования. |
|||
|
Рекомендуемая область применения Строительство, машиностроение |
|||
|
Описание
Описание к ИЛ № 42-195-02

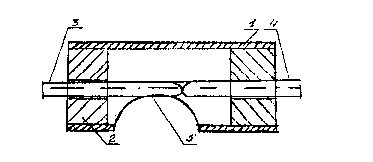

Данная работа является результатом выполнения конструкторской разработки. В процессе замены втулок прерывателя распределителя и стартеров приходится втулки развертывать под размер, при этом к коротким разверткам необходимо приваривать удлинители. Для центрирования удлинителя и развертки перед сваркой применили центрирующее устройство (см. рисунок), состоящее из трубы 1, в полость которой с обоих концов запрессованы втулки 2. Внутренний диаметр втулок соответствует направляющему стержню 3 и нерабочей части развертки 4. В середине трубы вырезано окно 5, через которое свариваются направляющий стержень и развертка.
Центрирующее устройство можно применять для разных разверток и удлинителей, заменив втулки.
Центрирующее устройство |
|||
|
Преимущества перед известными аналогами Простота конструкции, надежность в работе. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект В 2 раза улучшилось качество центрации, сократилось время на осуществление этой операции. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 30.09.2002 |
