Номер 42-194-02 |
|||
|
Наименование проекта Автомат для проточки шеек и снятия фасок маслопроводов гидроцилиндров Ц-110 |
|||
|
Назначение Для проточки шеек диаметром 19 мм до 16 мм на длину 9 мм и снятия фасок на торцах маслопровода. |
|||
|
Рекомендуемая область применения Машиностроение |
|||
|
Описание
Описание к ИЛ № 42-194-02

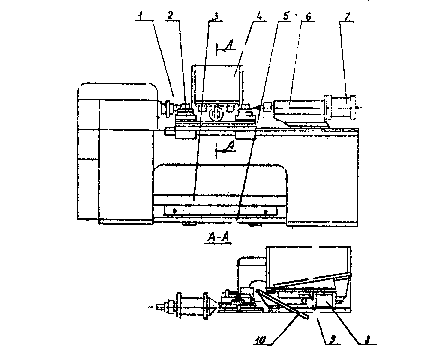

Данная работа является результатом выполнения конструкторской разработки. Автомат спроектирован на базе токарно-винторезного станка. На направляющих станины (см. рисунок) смонтированы специальный суппорт 2 с двумя резцедержателями, бункер с питателем 4, оснащенный пневмоцилиндром 8 для подачи заготовок маслопроводов и задняя бабка 6 с пневмоцилиндром 7. Работа автомата заключается в следующем. Заготовка из бункера при помощи питателя с подвижным дном 9, которое выдвигается пневмоцилиндром 8, подается в рабочую зону. При совпадении осей заготовки с центрами станка происходит ее зажим вращающимся центром пиноля задней бабки. Вращение заготовки осуществляется от главного привода станка посредством ершового центра 1. После зажима заготовки подается команда на перемещение продольного суппорта и специально заточенные резцы, установленные в резцедержателях осуществляют одновременно с двух сторон проточку шеек и снятие фасок.
Автомат для проточки шеек и снятия фасок. |
|||
|
Преимущества перед известными аналогами Обеспечена обработка деталей в автоматическом режиме, причем протачиваются шейки и снимаются фаски одновременно с двух сторон маслопровода за одну установку. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект На 50% повысилась производительность труда. |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 28.10.2002 |
