Номер 42-188-02 |
|||
|
Наименование проекта Установка сушильная |
|||
|
Назначение Для сушки изделий после нанесения на их поверхность грунта и эмали. |
|||
|
Рекомендуемая область применения В разных отраслях промышленности |
|||
|
Описание

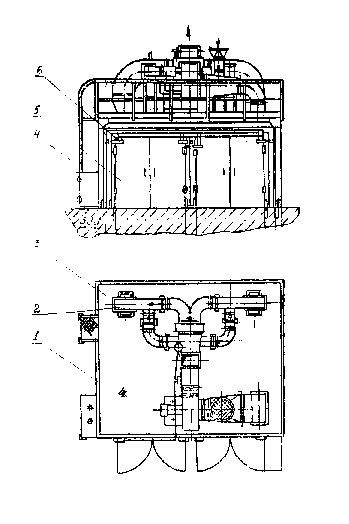

Описание к ИЛ № 42-188-02 Данная работа является результатом выполнения конструкторской разработки. Установка (см. рисунок) состоит из корпуса 1 сборно-сварной конструкции, вентиляционной системы 2 и системы КИП и автоматики, смонтированной в отдельном шкафу. Корпус представляет собой каркас, изготовленный из колонн коробчатой формы, балок и связей, на котором закреплены теплоизоляционные панели в виде рам из уголка 40х40х4 мм, обшитых с двух сторон листом и заполненных внутри минплитой толщиной 100 мм. Толщина панели выбрана с таким расчетом, чтобы температура наружной стенки панели превышала 40 0С. Установка имеет две пары двустворчатых утепленных дверей 5 с пневматическим приводом. Вентиляционная система состоит из электрического калорифера, центробежного вентилятора с электродвигателем взрывобезопасного исполнения, клапана аварийного выброса с исполнительным пневматическим мембранным механизмом и системы воздуховодов с регулирующими устройствами. Оборудование вентиляционной системы установлено над корпусом установки на отдельной площадке 3, имеющей ограждение 4 высотой 1000 мм и лестницу 6. Загрузка изделий в камеру установки и выгрузка их осуществляется на тележках- этажерках. Камера имеет две секции без перегородки, в каждую из которых можно разместить по две тележки-этажерки. Размеры камеры позволяют производить сушку одновременно двух легковых автомобилей.
Установка сушильная |
|||
|
Преимущества перед известными аналогами Установка работает независимо от окрасочных линий и имеет возможность регулировать температуру сушки |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект На 20% улучшилось качество сушки изделий. Годовой экономический эффект 5000 руб. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 30.10.2002 |
