ИННОВАЦИИ БИЗНЕСУ

Описание к ИЛ № 42-184-02

Данная работа является результатом выполнения конструкторской разработки.

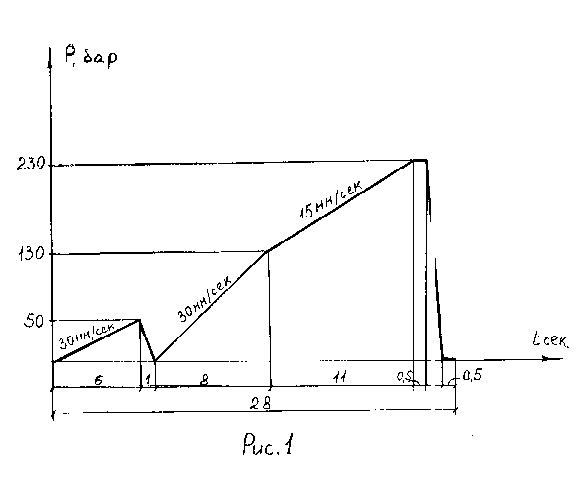

Способ производства безобжиговых известковопериклазовых огнеупоров на пековой связке реализуется следующим образом. Обоженный во вращающихся печах доломит, фракции 1-3 мм и 3-6 мм, подают в смеситель в полном объеме при помощи специального дозировочного устройства и перемешивают в течение 5 минут. Затем, в смеситель подают каменноугольный пек (связующее) в количестве 2/3 от заданной величины и ведут перемешивание также в течение 5 минут. Затем, производят подачу доломита фракции 0-1 мм в полном объеме и перемешивают полученный состав в течение 10 минут. После этого в смеситель подают оставшуюся часть пека и ведут перемешивание в течение пяти минут. Свежеприготовленная смесь для прессования изделий должна быть сыпучей, не содержать комков и непромешанных участков. Температура смеси для прессования изделий должна быть 120-140 ⁰С. После загрузки полученной смеси в форму прессование изделий на гидравлических прессах ведут (согласно технологических карт прессования) следующим образом (см. рисунок 1.):

-включается 1-я скорость прессования - 30 мм/с;

-идет набор давления до отметки 50 бар;

-после набора давления до 50 бар производится сброс давления до «0»;

-вновь включается 1 скорость прессования - 30мм/с и идет набор давления до 130 бар;

-при достижении давления 130 бар происходит переключение на 2-ю скорость прессования - 15 мм/с и продолжается набор давления до расчетного - 230 бар (согласно заданной программы);

-после выхода на расчетное давление происходит выдержка отпрессованных изделий в течение 0,5 сек.;

-затем, давление сбрасывается до «0» и происходит выдержка изделий под весом штока цилиндра в течение 0,5 сек.;

-цикл прессования закончен и производится выталкивание изделий из форм.
